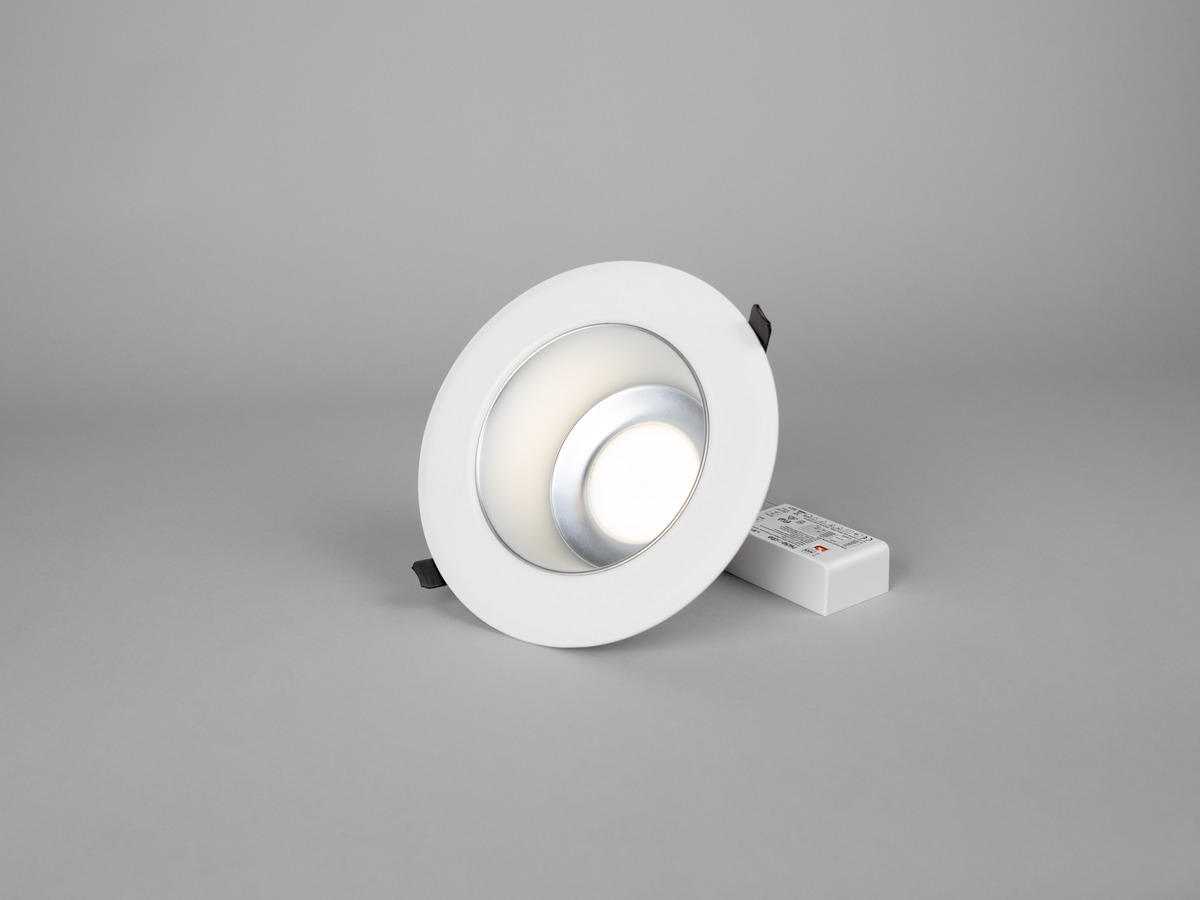

Echo M Echo M 215 Valkoinen DALI

DIP-kytkimellä säädettävä valomäärä, katso käyttöohjeesta tasot
Valinnainen värilämpötila DIP-kytkimellä valittava värilämpötila
Energiatehokas vanhempien pienoisloisteputkivalaisimien korvaaja.
Mukana vaihehimmennettävä ohjain tai DALI-2-ohjain.

Monikäyttöinen valaisin. Heijastintekniikka ja valonlähteen korkea sijainti estävät häikäisyä. Yleiskäyttöinen valaisin julkisiin tiloihin, joissa tarvitaan enemmän valoa esimerkiksi suuren huonekorkeuden vuoksi. Uudisasennuksiin tai vanhempien pienoisloisteputkivalaisimien vaihtamiseen energiatehokkaampiin. Säädettävä valovirta. Värilämpötilaksi voidaan valita DIP-kytkimellä 3000K, 4000K tai 5700K. Toimitus sisältää vaihehimmennetävän tai DALI-2-ohjaimen, pikaliittimet ja vedonpoiston ilman ruuveja. Kehys tarvikkeena. Saatavilla Q-Box Minin tai Linectin kanssa.

SNRO	Mallinimi	Ohjaus
4143892	Echo M 215 Valkoinen DALI	DIP-Switch Power, Push 230V, 1-10 V, DALI 2
4143699	Echo M 170 Valkoinen	DIP-Switch Power, Vaihehimmennys (takareuna), Vaihehimmennys (etureuna)
4143700	Echo M 170 Valkoinen DALI	DIP-Switch Power, Push 230V, 1-10 V, DALI 2
4143891	Echo M 215 Valkoinen	DIP-Switch Power, Vaihehimmennys (takareuna), Vaihehimmennys (etureuna)
4143893	Echo M 270 Valkoinen	DIP-Switch Power, Vaihehimmennys (takareuna), Vaihehimmennys (etureuna)
4143894	Echo M 270 Valkoinen DALI	DIP-Switch Power, Push 230V, 1-10 V, DALI 2

Tuotekuvaus: SNRO 4143892

Mallinimi Echo M 215 Valkoinen DALI

Takuu 5 vuotta
Valaisutiedot: Valomäärä (lm) 1870

Valonlähde LED

Valonlähde mukana Kyllä

Vaihdettavuus Replaceable LED by professional, Replaceable Control gear by professional

Valon väri Valkoinen

Värilämpötila (K) 3000, 4000, 5700

Värintoisto (Ra) >80

Sallittu väripoikkeama (SDCM) 3

Valovoima (cd) 1080

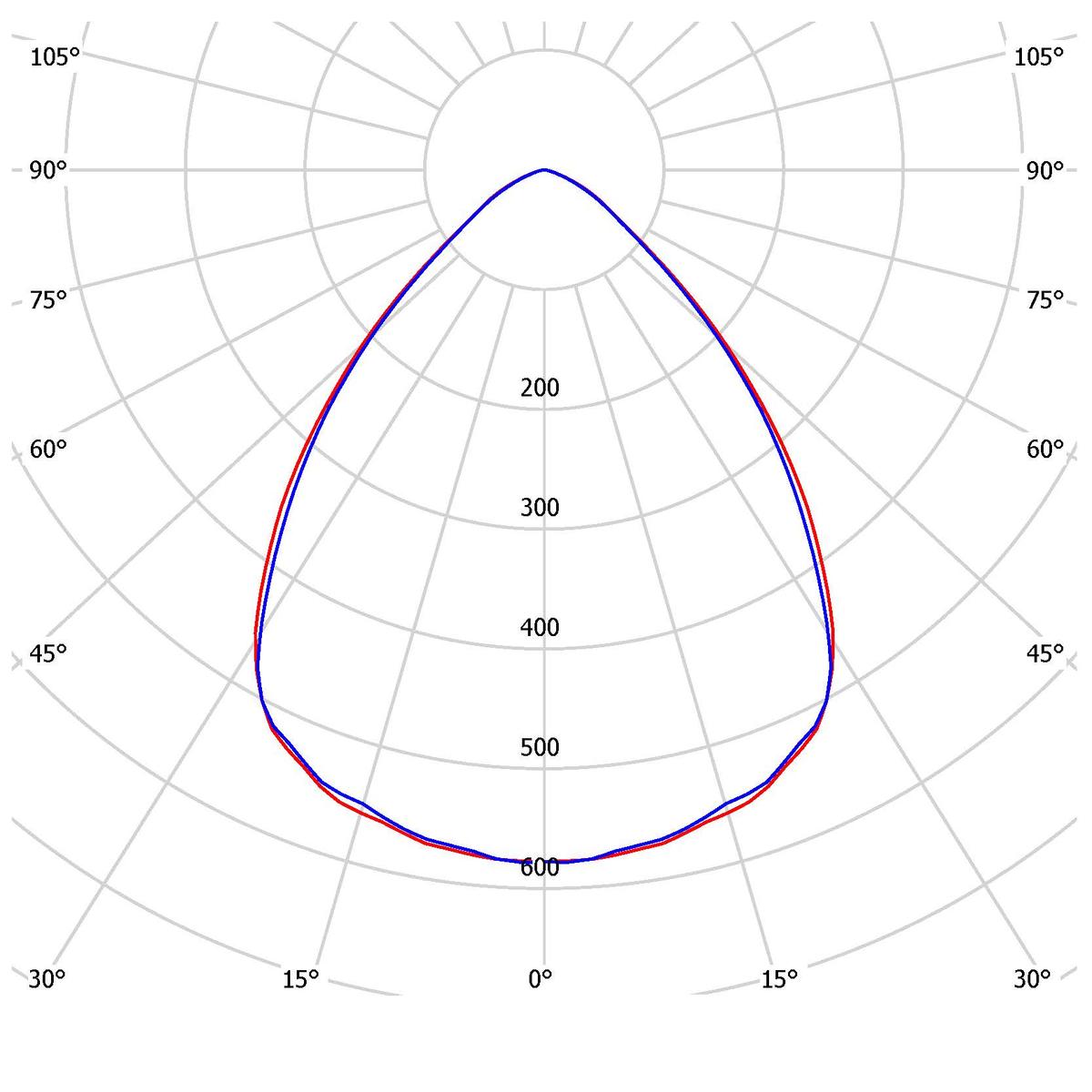

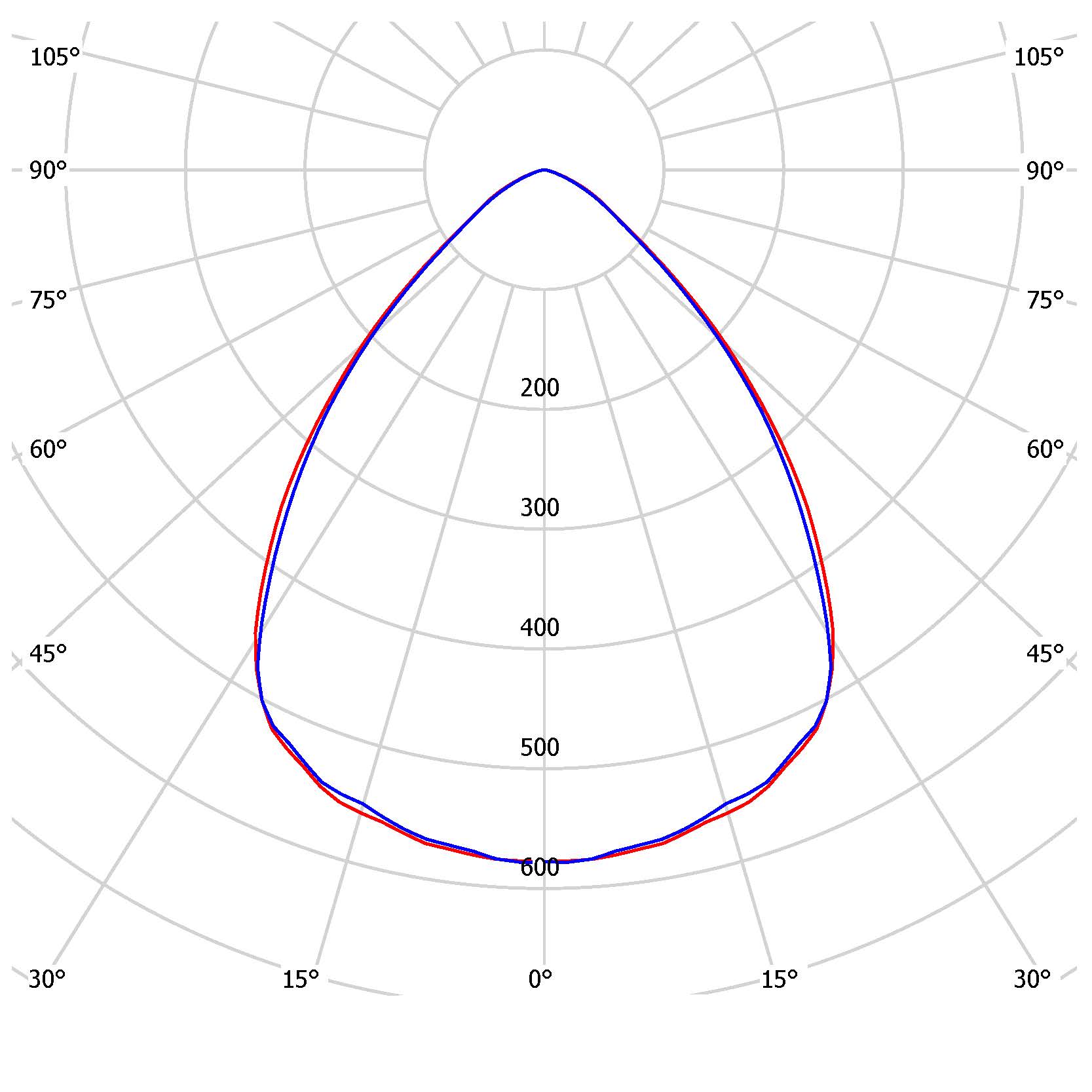

Hajontakulma (°) 85

Valon hajonta Symmetrinen

Valonjakauma Suora

Valolähteiden määrä (kpl) 1

LEDien määrä (kpl) 120

Käyttöikä L80 50 000h Ta 25°C

Nimellinen käyttöikä (h) 50000

Valovirran alenema 50 000h L80

Valovirran alenema 75 000h L71

LLMF @ 50 000h 0,8

Käyttöikä liitäntälaite 50 000h/10%
Tekniset tiedot: Suunnattava Ei

Jännite (tyyp.) AC

Jänniteväli (V) 220...240

Nimellisjännite (V) 230

Verkkotaajuus (Hz) 50, 60

LEDin teho (W) 16

Kokonaisteho (W) 20

Järjestelmän teho (W) 20

Valaisimen tehokkuus (lm/W) 94

Järjestelmän tehokkuus lm/W 94

Tulevan valonlähteen energiatehokkuusluokka (EU) 2019/2015 E
Käyttö ja kytkentä: Himmennettävä Kyllä

Ohjaus DIP-Switch Power, Push 230V, 1-10 V, DALI 2

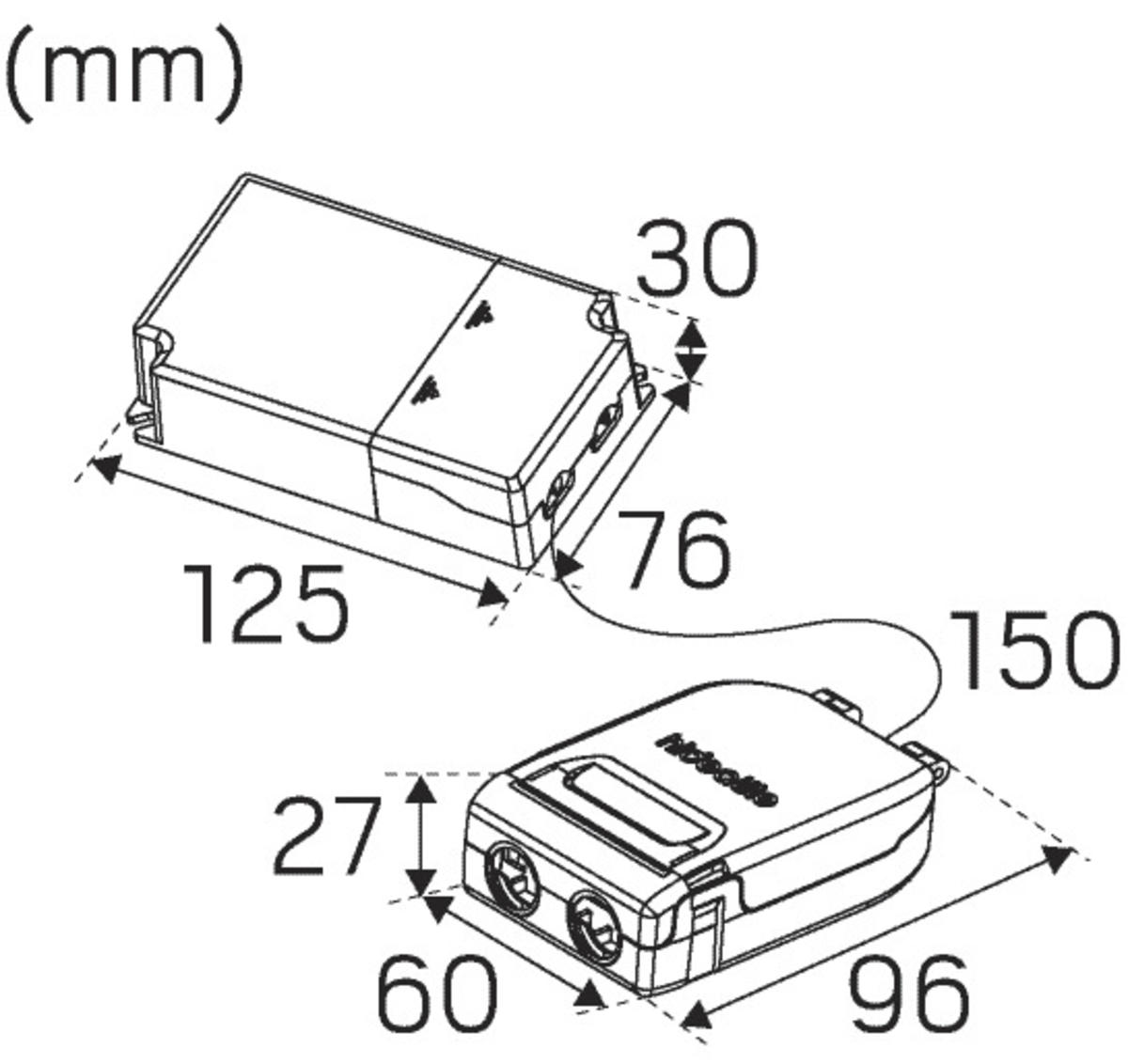

Liitäntälaite mukana Kyllä

Liitäntälaitteen malli Vakiovirta

Driver-tyyppi Erillinen

Liitäntälaite Valmistaja Hide-a-lite

Liitäntä (tyyppi) Pikaliitin

Liitäntä (mm2) 5x0,5-1,5

Edelleenkytkentä Kyllä

Vedonpoisto Kyllä

Tehokerroin λ 0,9

Hyötysuhde (%) 83

Tehonhäviö (W) 3,5

Vuotovirta (mA) 0,5

Vakiovirta (mA) 250, 300, 350, 400, 450, 500

Käyttölämpötila-alue Ta (°C) -20…+40

Maks. Tc (°C) 85

Himmennys toisiopuolella AM

Sopii satunnaiseen kytkentään Kyllä

Muistitoiminto sähkökatkon yhteydessä Kyllä

Käynnistysvirta (max/aika) 4,5A 90µs

Ylijännitesuojaus DM (kV) 1

Ylijännitesuojaus CM (kV) 2

Sulake B10 (kpl) 33

Sulake B16 (kpl) 52

Sulake C10 (kpl) 55

Sulake C16 (kpl) 88
Väri ja materiaali: Materiaali Alumiini

Väri Valkoinen

Värikoodi (RAL) 9016

Halogeenivapaata Ei

Saatavana erityisvärinä Kyllä
Mitat ja asennus: Käyttöympäristö Sisätilat / märkätilat, Ulkotilat

IP-luokka 44

Kotelointiluokka II

Asennus Uppoasennus

Kiinnitys Kiinnitysjousi

Katon paksuus väli (mm) 5-40

Paloturvallisuusmerkintä Ei eristeessä

Hyväksyntämerkintä CE, a Hide-a-lite Choice

Hehkulankatesti IEC 695-2-1 (°C) 650

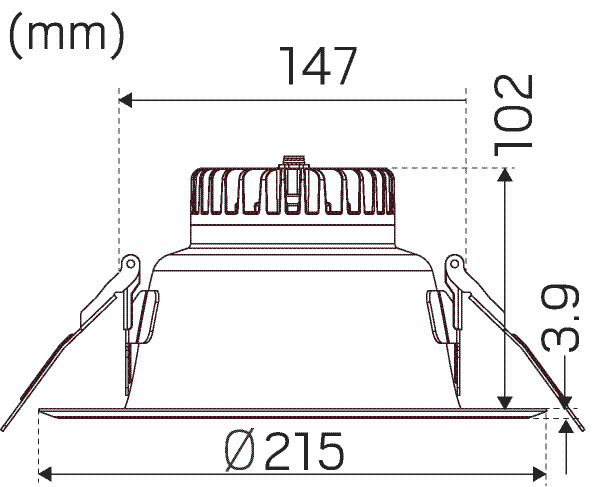

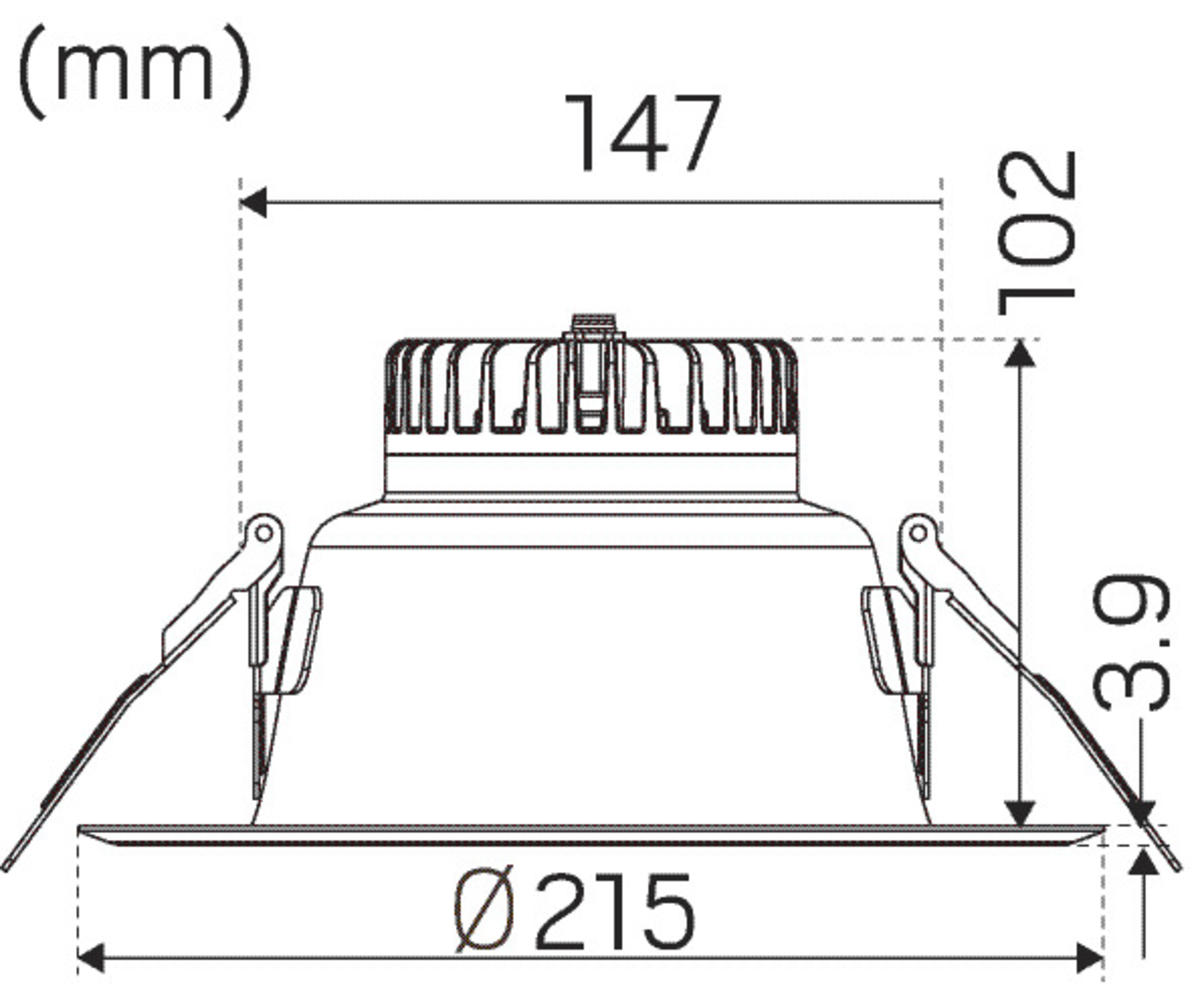

Korkeus (mm) 106

Halkaisija (mm) 215

Paino (kg) 0,82

Upotetun osan korkeus (mm) 102

Ulkopuolisen osan korkeus (mm) 4

Reikä Ø (mm) 150-200

Varaosat

Jos tarvitset varaosia, ota yhteyttä asiakaspalveluumme

LED-moduuli Echo M X237
Liitäntälaitteet Echo M DALI X249
