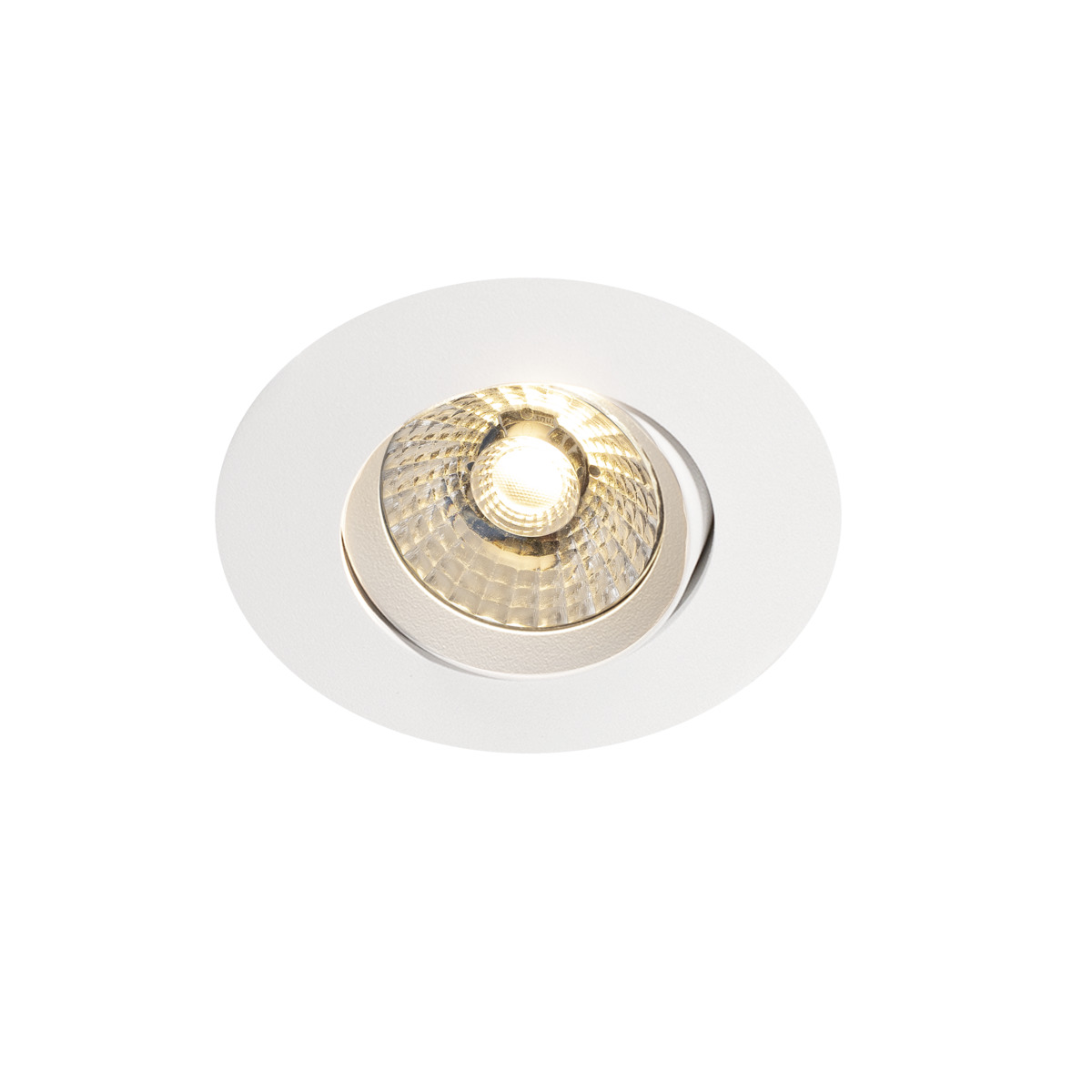

Comfort G4 Quick ISO Tilt DALI Valkoinen 36° Tune

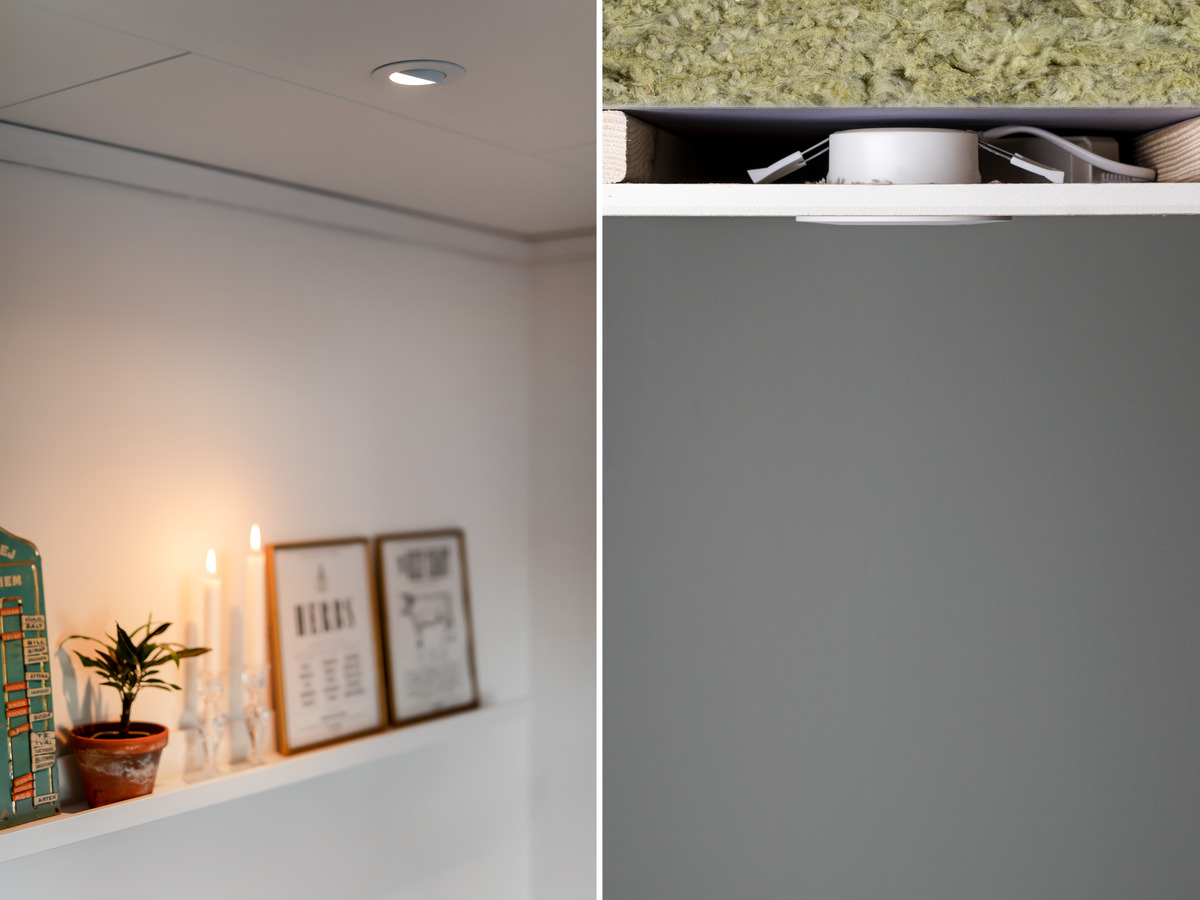

Hyväksytty asennettavaksi suoraan eristettä vasten
Katso luettelo suositeltavista himmentimistä osoitteessa www.hidealite.fi.
Vaihdettava LED ja liitäntälaite

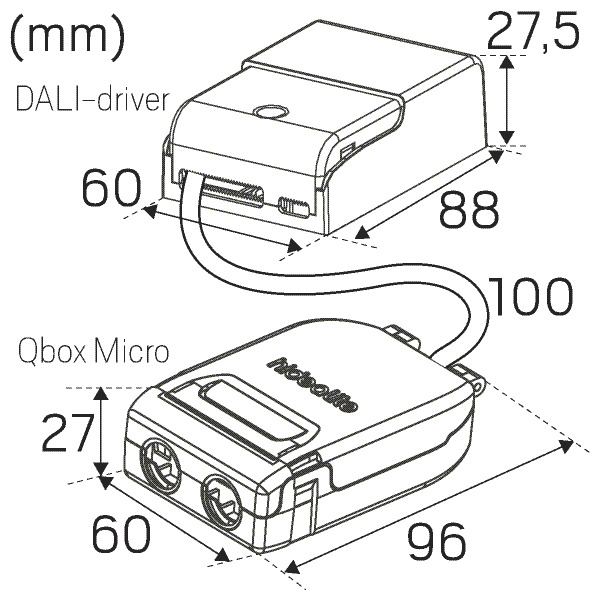

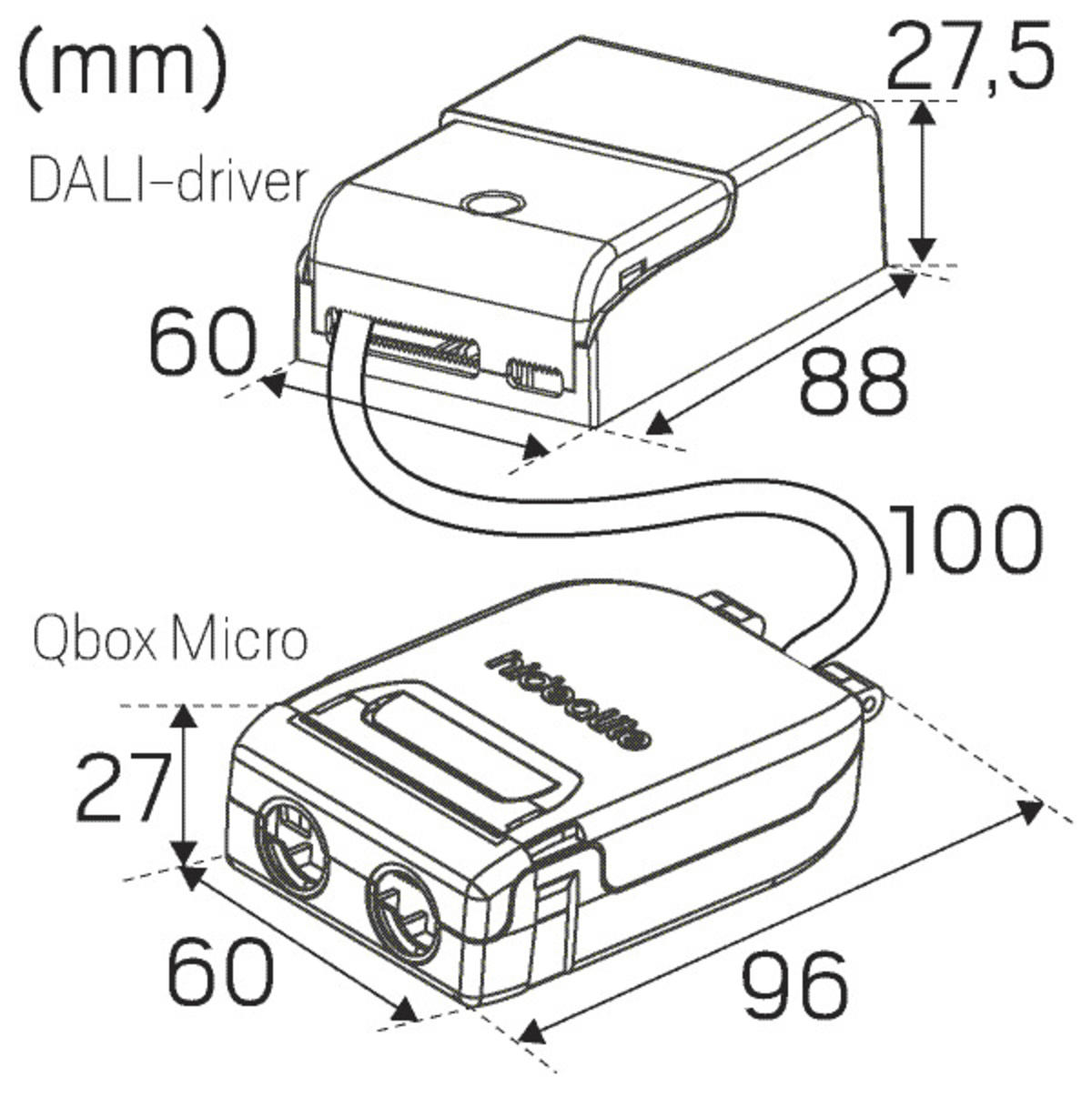

Ohjain toimitetaan Q-box Micron mukana

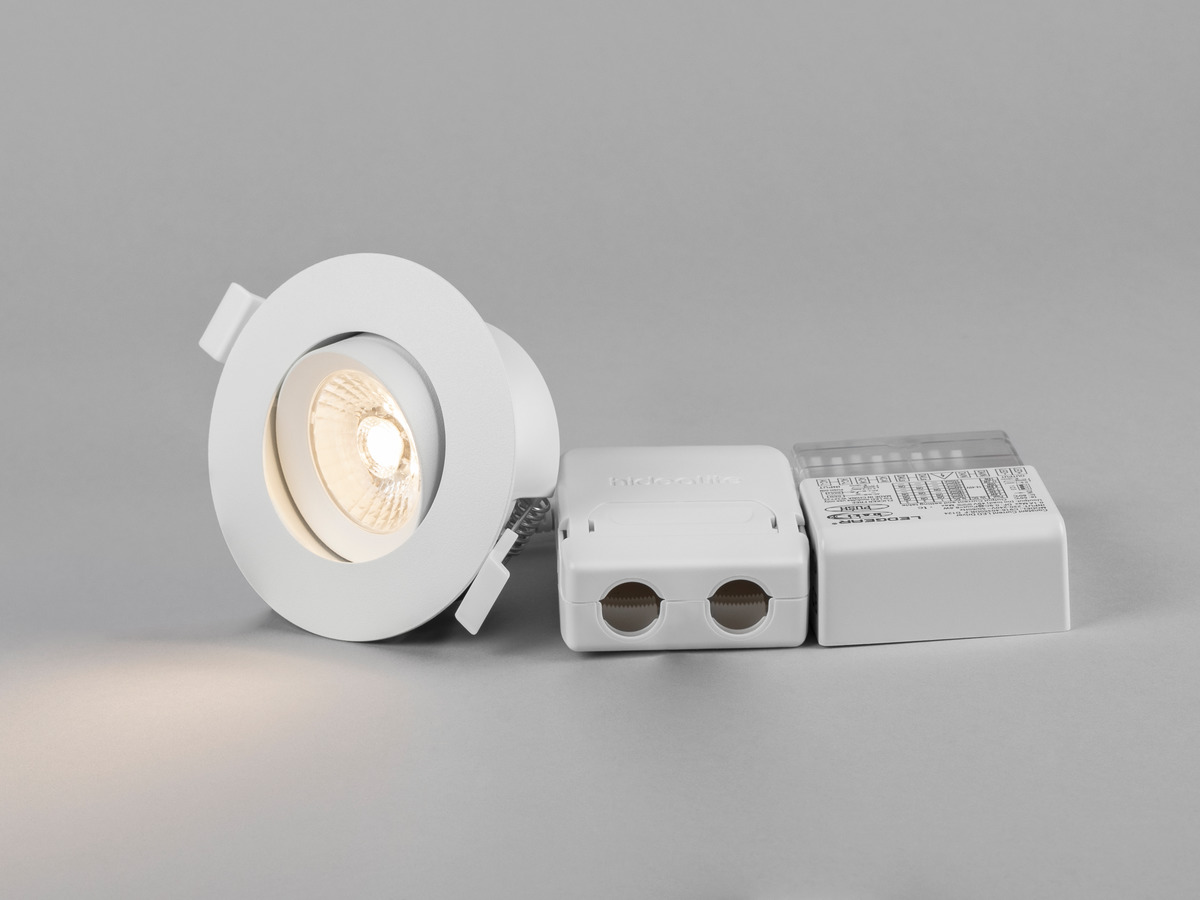

Suorituskykyinen tulevaisuutta silmällä pitäen suunniteltu alasvalo – moduulijärjestelmän ansiosta voit helposti purkaa valaisimen osiin ja säästää aikaa jos valonlähde on vaihdettava. Comfort G4 Quick ISO on alasvalo linssitekniikalla, sillä on suuri valomäärä sekä ISO-kupu. Hyväksytty asennukseen suoraan eristettä vasten. Helppo asentaa ja erittäin hyvä värintoisto, Ra>95, soveltuu sisälle ja ulos. Suunnattava (30°) versio on täydellinen valaisin kaltevaan kattoon. Liitäntälaite on varustettu kannella joka voidaan ilman työkaluja mukauttaa kaapelille tai taipuisalle 16mm suojaputkelle. 3-napainen pikaliitin ketjutusta ja vedonpoistoa varten Comfort G4 Quick ISO DALIn mukana toimitetaan liitäntälaite ja Q-box Micro -kytkentärasia. Valaisin voidaan himmentää markkinoiden tavallisimmilla himmentimillä.

SNRO	Mallinimi	Värilämpötila (K)	Valomäärä (lm)
4143851	Comfort G4 Quick ISO Tilt DALI Valkoinen 36° Tune	2700	520
4143852	Comfort G4 Quick ISO Tilt DALI Valkoinen 36° 2700K	2700	650
4143853	Comfort G4 Quick ISO Tilt DALI Valkoinen 36° 3000K	3000	690

Tuotekuvaus: SNRO 4143851

Mallinimi Comfort G4 Quick ISO Tilt DALI Valkoinen 36° Tune

Takuu 5 vuotta
Valaisutiedot: Valomäärä (lm) 520

Valonlähde LED

Valonlähde mukana Kyllä

Vaihdettavuus Replaceable LED by professional, Replaceable Control gear by professional

Valon väri Tune

Värilämpötila (K) 2700

Värilämpötila-alue (K) Tune 2000-2700

Värintoisto (Ra) >95

Sallittu väripoikkeama (SDCM) 3

Valovoima (cd) 1170

Hajontakulma (°) 36

Valon hajonta Symmetrinen

Valonjakauma Suora

Valolähteiden määrä (kpl) 1

LEDien määrä (kpl) 1

Käyttöikä L80 100 000h Ta 25°C

Nimellinen käyttöikä (h) 100000

Valovirran alenema 50 000h L90

Valovirran alenema 75 000h L86

Valovirran alenema 100 000h L82

LLMF @ 50 000h 0,9

LLMF @ 100 000h 0,82

Käyttöikä liitäntälaite 50 000h/10%

Välkyntä (PstLM) 0,003

Stroboskooppinen vaikutus (SVM) 0,02
Tekniset tiedot: Suunnattava Kyllä

Kallistettava (°) 30

Jännite (tyyp.) AC

Jänniteväli (V) 220...240

Nimellisjännite (V) 230

Verkkotaajuus (Hz) 50, 60

LEDin teho (W) 6,5

Kokonaisteho (W) 7,5

Järjestelmän teho (W) 7,5

Valaisimen tehokkuus (lm/W) 69

Järjestelmän tehokkuus lm/W 69

Tulevan valonlähteen energiatehokkuusluokka (EU) 2019/2015 F
Käyttö ja kytkentä: Himmennettävä Kyllä

Ohjaus Push 230V, DALI 2

Liitäntälaite mukana Kyllä

Liitäntälaitteen malli Vakiovirta

Driver-tyyppi Erillinen

Liitäntälaite Valmistaja Hide-a-lite

Liitäntä (tyyppi) Pikaliitin

Liitäntä (mm2) 5x0,5-2,5

Edelleenkytkentä Kyllä

Vedonpoisto Kyllä

Tehokerroin λ 0,95

Hyötysuhde (%) 80

Tehonhäviö (W) 1

Vuotovirta (mA) 0,05

THD (%) 20

Vakiovirta (mA) 180

Käyttölämpötila-alue Ta (°C) -20…+40

Maks. Tc (°C) 85

Himmennys toisiopuolella AM

Muistitoiminto sähkökatkon yhteydessä Ei

Käynnistysvirta (max/aika) 16A 20µs

Sulake B10 (kpl) 65

Sulake B16 (kpl) 104

Sulake C10 (kpl) 75

Sulake C16 (kpl) 120
Väri ja materiaali: Materiaali Alumiini

Väri Valkoinen

Värikoodi (RAL) 9016

Halogeenivapaata Kyllä

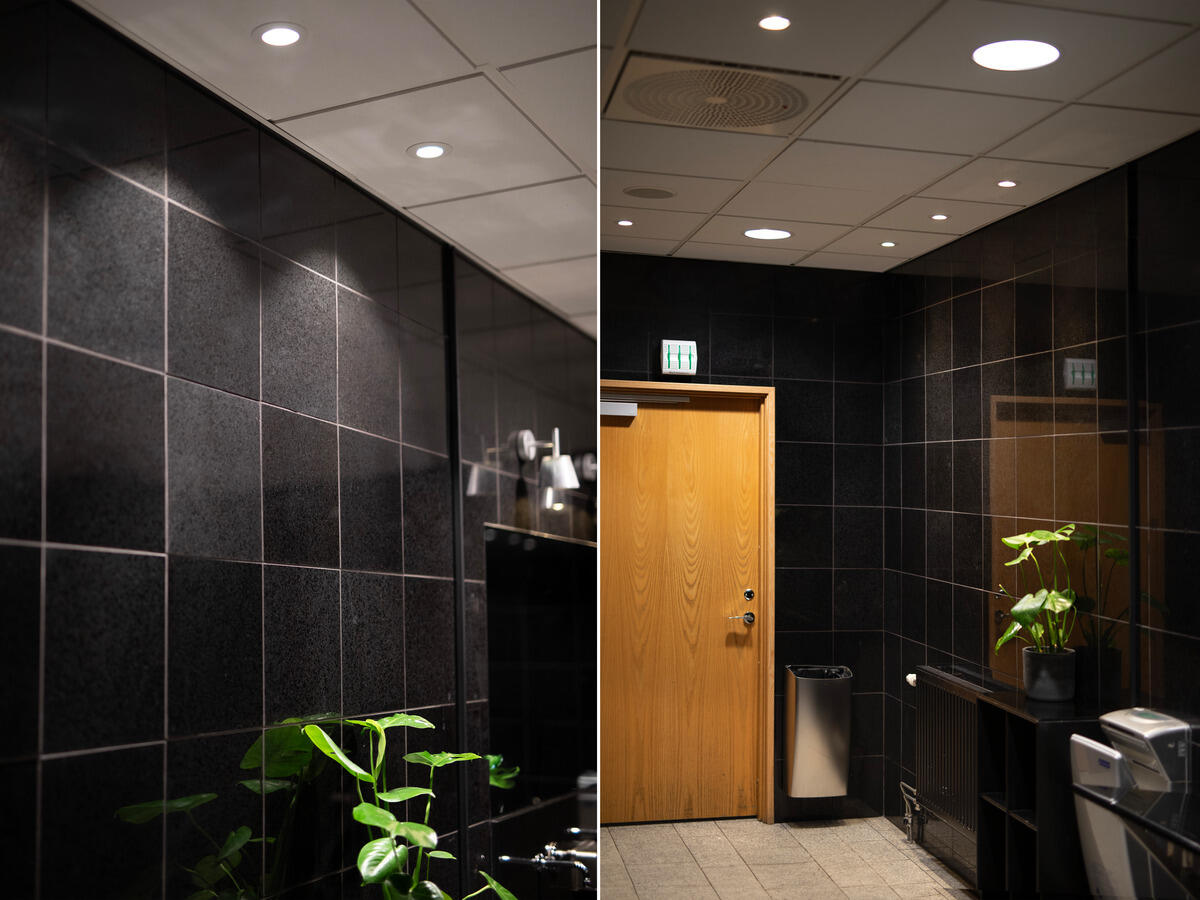

Mitat ja asennus: Käyttöympäristö Sisätilat / kylpyhuone (katto alue 1), Ulkotilat

IP-luokka 44

Kotelointiluokka II

Asennus Uppoasennus

Kiinnitys Kiinnitysjousi

Katon paksuus väli (mm) 3-26

Hyväksyntämerkintä CE, a Hide-a-lite Choice

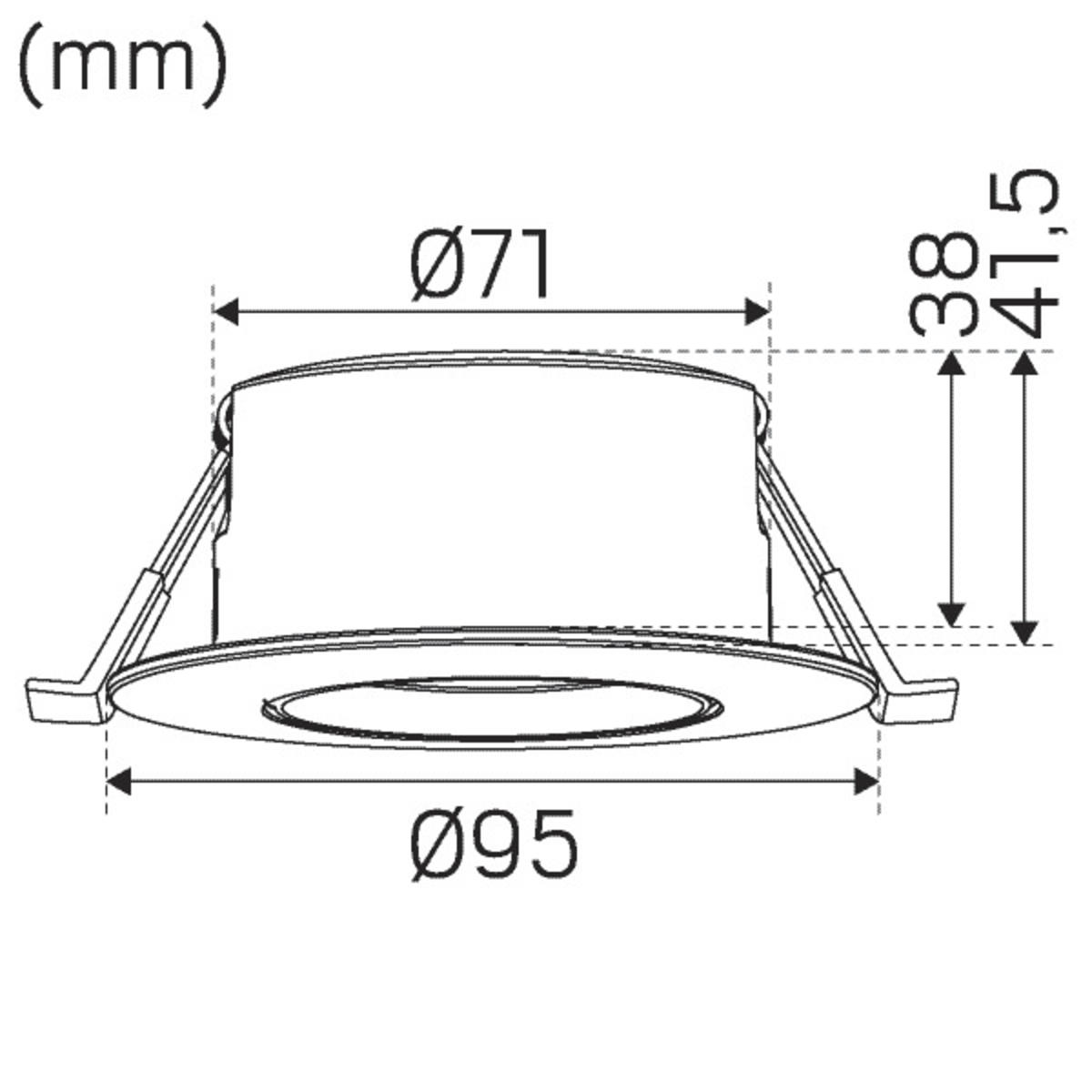

Korkeus (mm) 41

Halkaisija (mm) 95

Paino (kg) 0,3

Min. asennustila (mm) 170x120x38

Upotetun osan korkeus (mm) 38

Ulkopuolisen osan korkeus (mm) 3

Reikä Ø (mm) 83-85

Varaosat

Jos tarvitset varaosia, ota yhteyttä asiakaspalveluumme

LED-moduuli Comfort G4 Tune X251
Muuntaja DALI DIP 120mA-350mA 14W 7982349

Optic G2 L Quick ISO DALI
