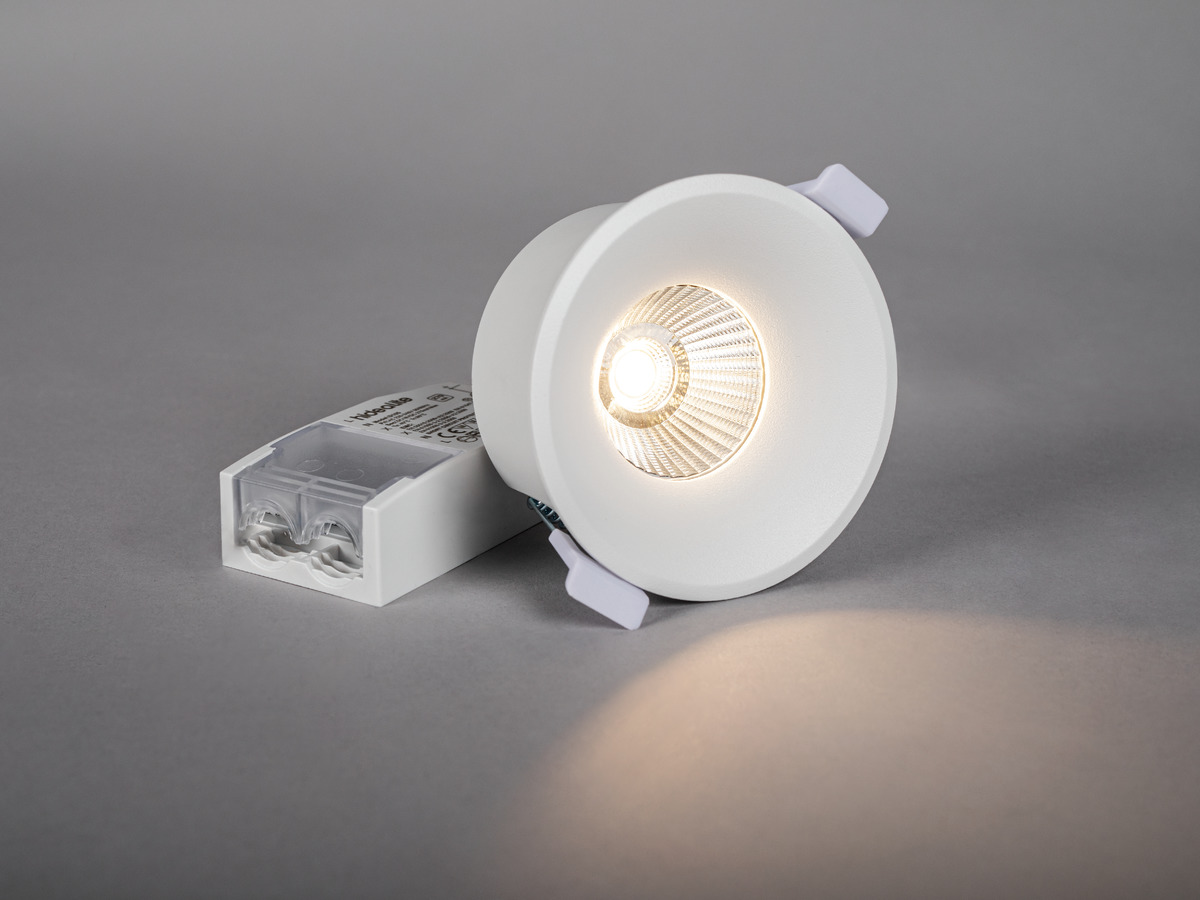

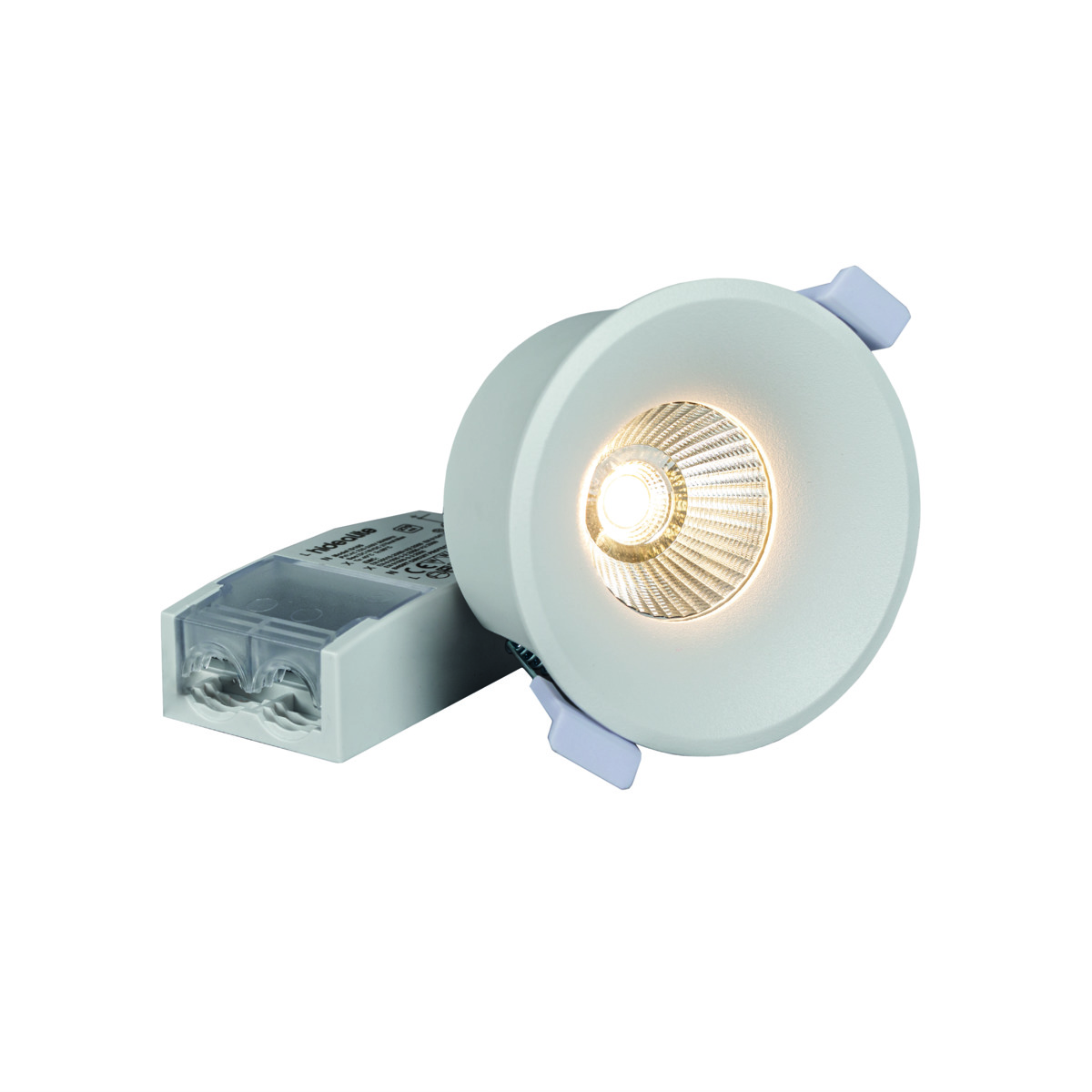

Optic Quick Deep ISO

Godkänd för montage direkt mot isolering
Kan monteras både inom- och utomhus
Insänkt ljuskälla för ett diskret och väl avbländat ljus
Svart frontring finns som tillbehör
Komplett med fasdimringsbart drivdon, anpassat för kabel eller flexslang 16mm
Lista på rekommenderade dimrar, se www.hidealite.se

Downlight med reflektorteknik och djupt insänkt ljuskälla godkänd för montage direkt mot isolering. Ger ett diskret och väl avbländat ljus med mycket god färgåtergivning, upp till Ra>95. Passar i såväl privat som offentlig miljö där ett behagligt allmänljus önskas. Svart frontring finns som tillbehör. Komplett med fasdimringsbart drivdon, 3-polig snabbplint för vidarekoppling, dragavlastning för kabel eller flexslang 16mm. Dimbar med de vanligaste dimrarna på marknaden.

E-nummer	Variantnamn	Färgtemperatur (K)	Armaturlumen (lm)
7474363	Optic Quick Deep ISO Vit 2700K	2700	390
7474362	Optic Quick Deep ISO Vit Tune	3000	340
7474364	Optic Quick Deep ISO Vit 3000K	3000	390
7474365	Optic Quick Deep ISO Vit 4000K	4000	415

Beskrivning: E-nummer 7474363

Variantnamn Optic Quick Deep ISO Vit 2700K

Garanti 5 år
Ljusteknisk data: Armaturlumen (lm) 390

Ljuskälla LED

Ljuskälla ingår Ja

Utbytbarhet Ej utbytbar LED, Utbytbart drivdon av proffs

Ljusfärg Varmvit

Färgtemperatur (K) 2700

Färgåtergivning (Ra) >95

Färgtolerans (SDCM) 3

Ljusstyrka (cd) 650

Spridningsvinkel (°) 36

Ljusspridning Symmetrisk

Ljusfördelning Direkt

Antal ljuskällor (st) 1

Antal LED (st) 1

Livslängd L80 100 000h Ta 25°C

Nominell livslängd (h) 100000

Bibehållet ljusflöde 50 000h L91

Bibehållet ljusflöde 100 000h L84

LLMF @ 50 000h 0,91

LLMF @ 100 000h 0,84

Livslängd drivdon 50 000h/10%
Teknisk data: Spänning (typ) AC

Spänning Intervall (V) 220...240

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50, 60

Effekt LED (W) 4,8

Effekt Armatur (W) 6

Systemeffekt (W) 6

Effektivitet armatur (lm/W) 65

Effektivitet system lm/W 65

Ingående ljuskällas energieffektivitetsklass (EU) 2019/2015 G
Drift och anslutning: Dimbar Ja

Styrning Fasdimring (bakkant), Fasdimring (framkant)

Drivdon ingår Ja

Drivdonsmodell Konstantström

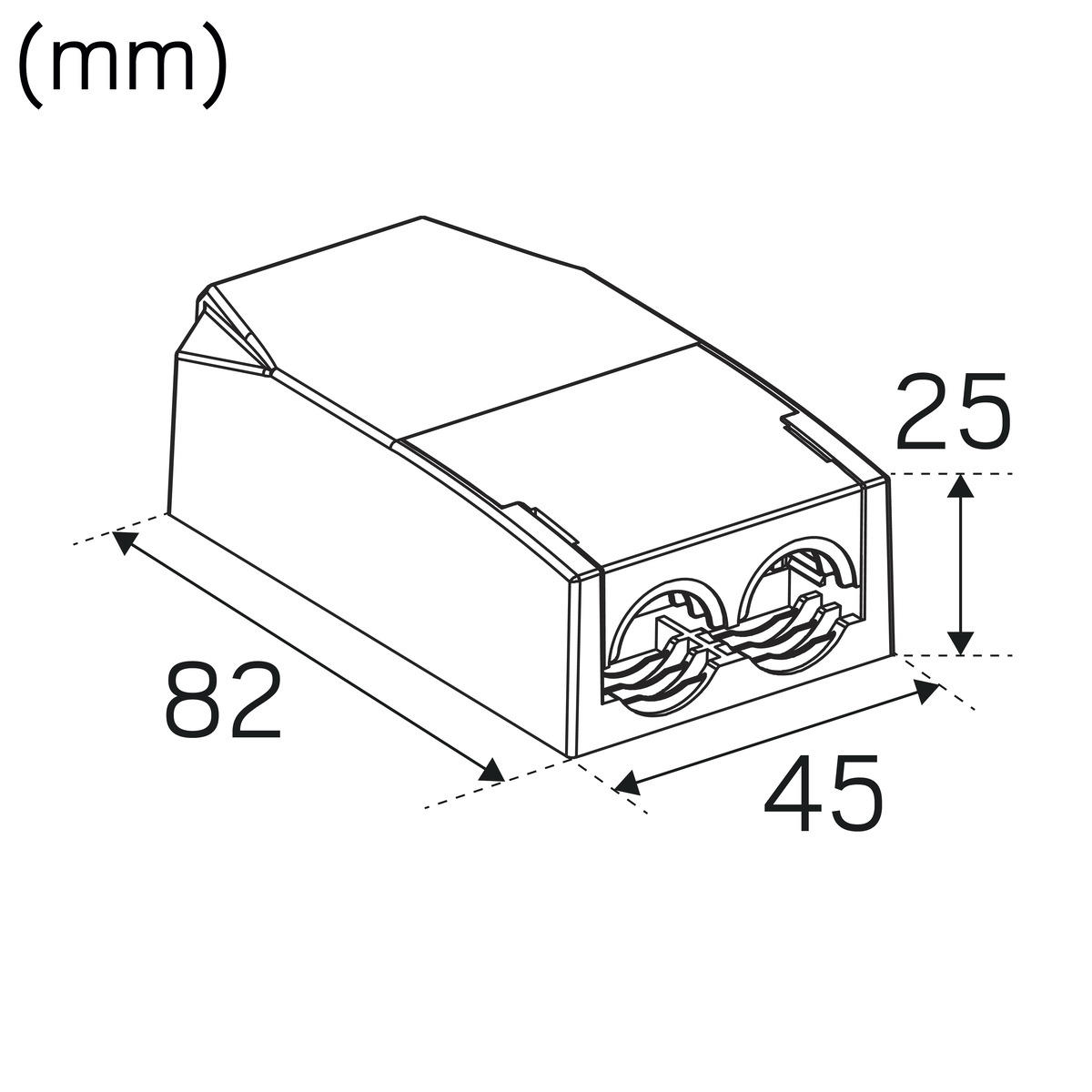

Drivdonstyp Friliggande

Anslutning (typ) Snabbplint

Anslutning (mm2) 3x0,5-1,5

Vidarekoppling Ja

Dragavlastning Ja

Effektfaktor λ 0,9

Verkningsgrad (%) 75

Konstantström (mA) 270

Driftstemperaturområde -20…+40

Max. Tc (°C) 85

Dimteknik sekundärsida AM

Skydd mot Kortslutning, Överbelastning

Avsäkring B10 (st) 75

Avsäkring B16 (st) 100

Avsäkring C10 (st) 125

Avsäkring C16 (st) 140
Färg och material: Material Aluminium

Färg Vit

Färgkod (RAL) 9016

Halogenfri Nej

Miljöbedömning Byggvarubedömningen
Mått och installation: Driftsmiljö Inomhus / badrum (tak område 1), Utomhus

IP-klass 44

Skyddsklass II

Montage Infällt

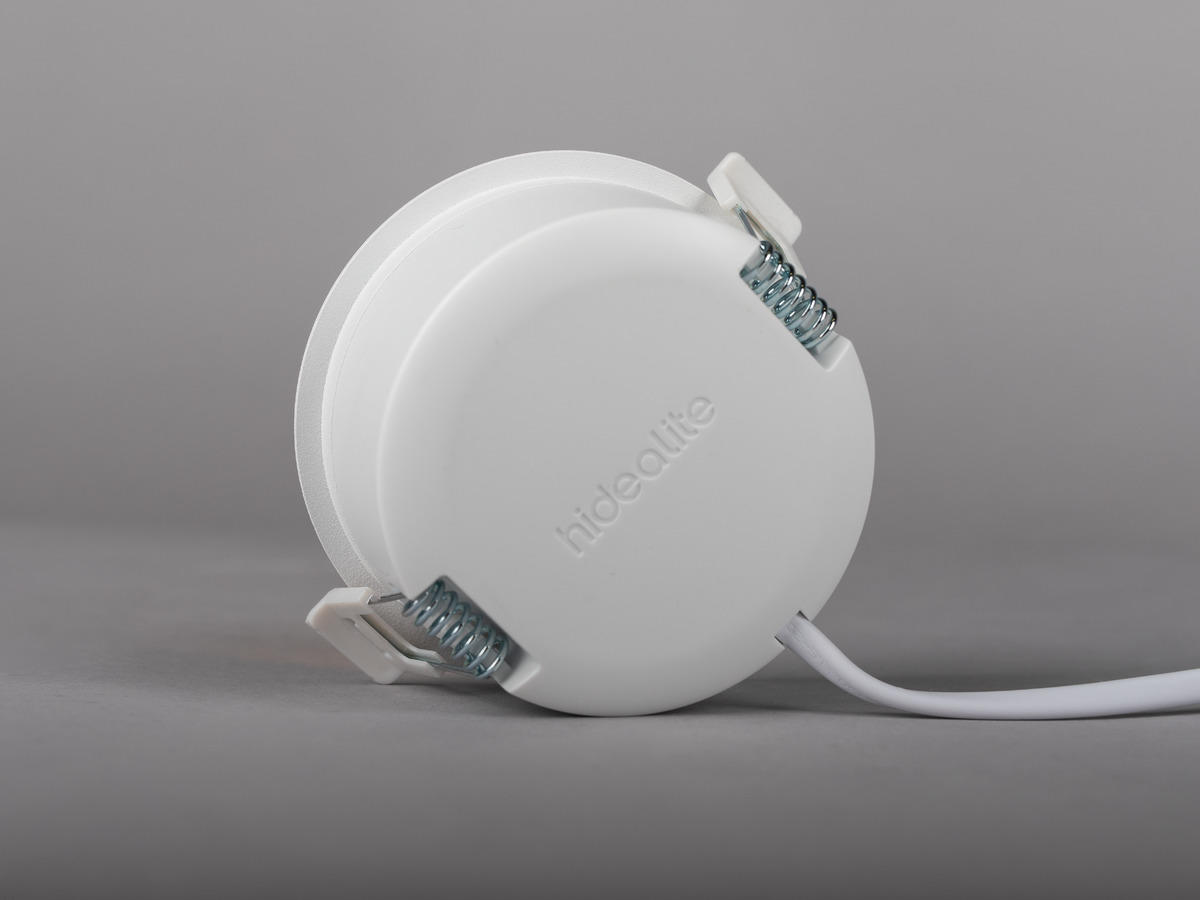

Infästning Montagefjäder

Taktjocklek Intervall (mm) 3-26

Brandsäkerhetsmärkning Godkänd för montage mot isolering

Skyddskåpa 7466700, 7466701, 7466702

Godkännandemärkning CE

Glödtrådstest IEC 695-2-1 (°C) 650

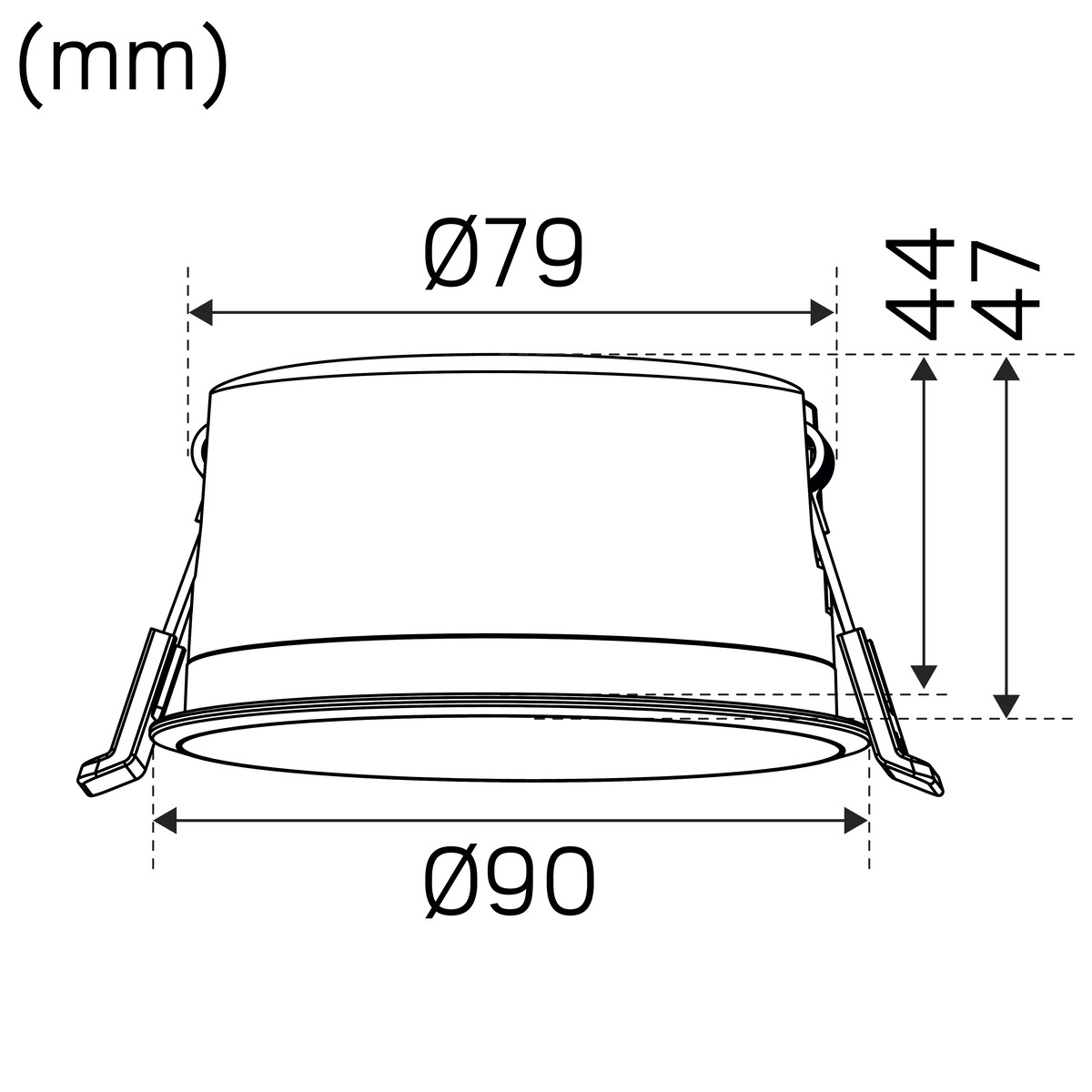

Höjd (mm) 47

Diameter (mm) 90

Vikt (kg) 0,283

Min. inbyggnadsmått (mm) 170x120x44

Höjd infälld del (mm) 44

Höjd utvändig del (mm) 3

Håltagning Ø (mm) 82-85
