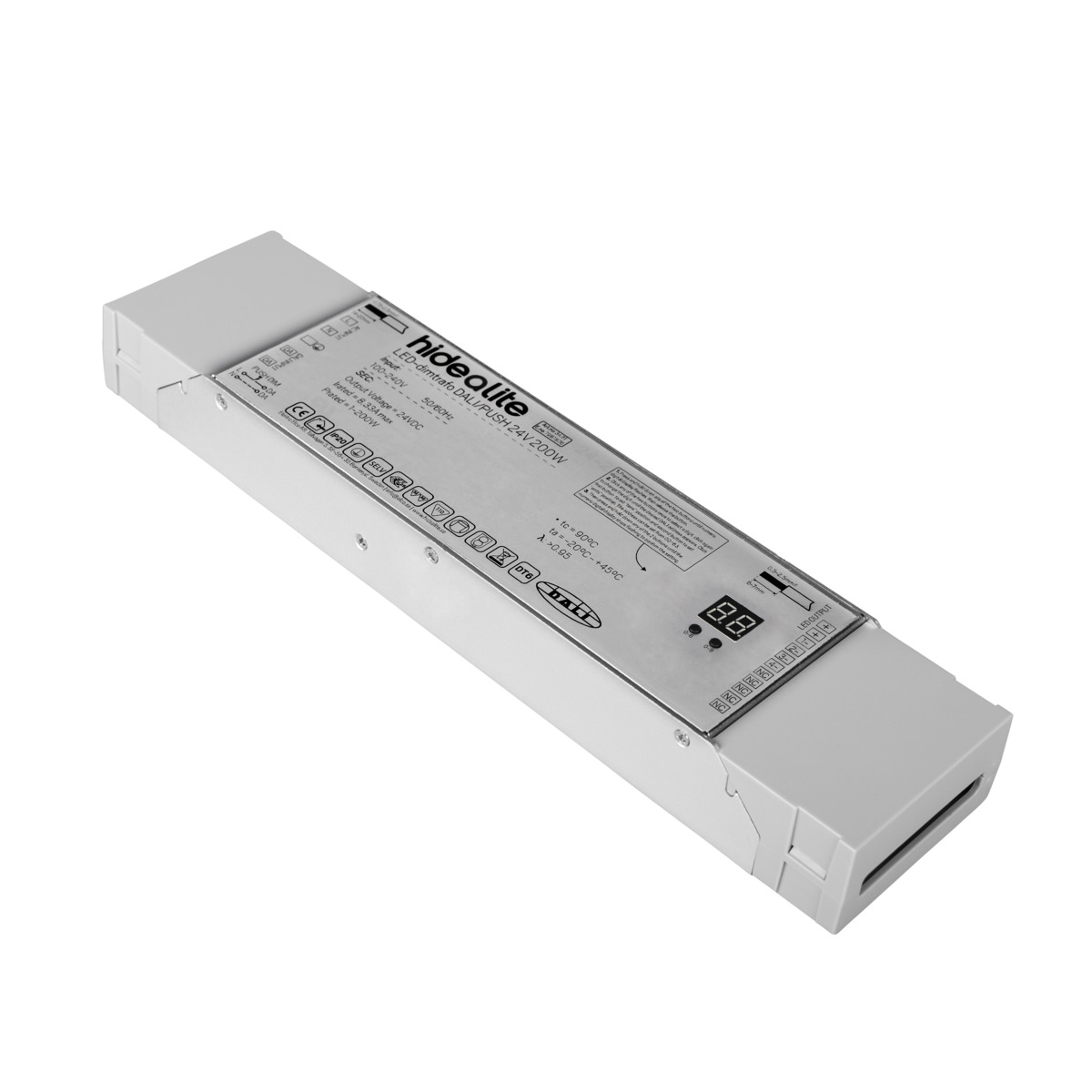

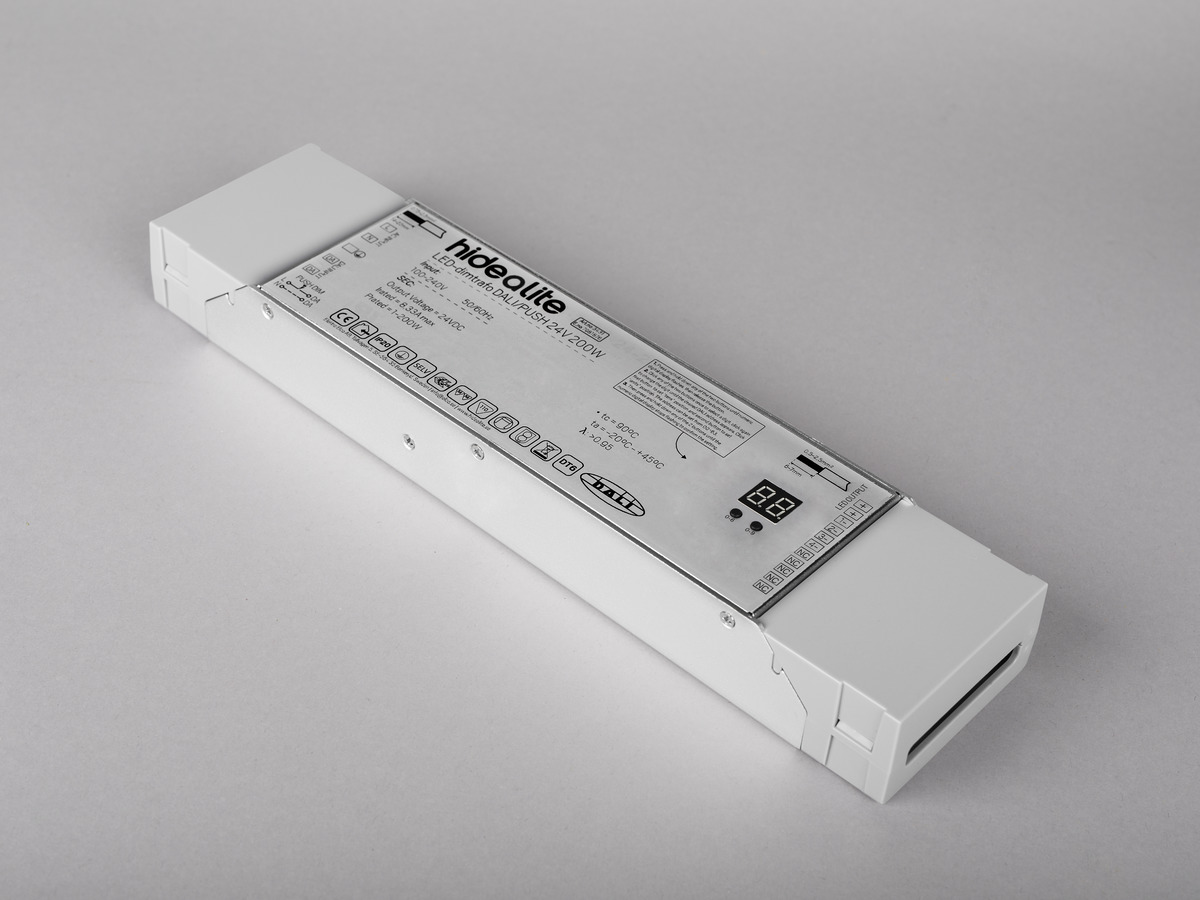

LED-dimtrafo DALI/PUSH

Kraftfull dimtrafo för 12V eller 24V LED-strippar. Perfekt för dimring av LEDstrip singelfärg via Push (230V). Kan även dimras via DALI. Minnesfunktion som tänder upp med senast inställda värde efter spänningsbortfall. Hela effekten kan tas ut via en utgång eller delas upp. För färgstyrning och ytterligare teknisk information, se bruksanvisning.

Varianter	E-nummer	Variantnamn
	7981876	LED-dimtrafo DALI/PUSH 24V 200W
	7981870	LED-dimtrafo DALI/PUSH 12V 30W
	7981871	LED-dimtrafo DALI/PUSH 12V 50W
	7981872	LED-dimtrafo DALI/PUSH 12V 100W
	7981873	LED-dimtrafo DALI/PUSH 24V 30W
	7981874	LED-dimtrafo DALI/PUSH 24V 75W
	7981875	LED-dimtrafo DALI/PUSH 24V 120W

Beskrivning: E-nummer 7981876

Variantnamn LED-dimtrafo DALI/PUSH 24V 200W

Garanti 5 år
Ljusteknisk data: Livslängd drivdon 50 000h/10%
Teknisk data: Spänning (typ) AC

Spänning Intervall (V) 90...260

Spänning Nominell (V) 230

Nätfrekvens (Hz) 50, 60
Drift och anslutning: Dimbar Ja

Styrning Push 230V, DALI

Drivdonsmodell Konstantspänning

Drivdonstyp Friliggande

Anslutning (typ) Skruvplint

Anslutning (mm2) 2x0,5-2,5

Vidarekoppling Ja

Dragavlastning Ja

Anslutning sekundär (typ) Snabbplint

Sekundär anslutning (mm2) 2x0,5-2,5

Sekundära utgångar (par) 4

Effektfaktor λ 0,95

Verkningsgrad (%) 91

Effekt intervall (W) 1-200

Standbyeffekt 1

Max. belastning per utgång (W) 200

Ström (A) 8,33

Driftstemperaturområde -25…+45

Max. Tc (°C) 90

Dimteknik sekundärsida PWM

Frekvens PWM dimring (Hz) >300

Minnesfunktion vid spänningsbortfall Ja

Skydd mot Överhettning 110°C, Överbelastning

Avsäkring B10 (st) 8

Avsäkring B16 (st) 12

Avsäkring C10 (st) 8

Avsäkring C16 (st) 13
Färg och material: Material Metall, Plast

Färg Silver

Halogenfri Ja

Miljöbedömning SundaHus, Byggvarubedömningen
Mått och installation: Driftsmiljö Inomhus / torra utrymmen

IP-klass 20

Skyddsklass I

Montage Utanpåliggande

Infästning Skruvmontage

Brandsäkerhetsmärkning MM-märke

Godkännandemärkning CE, ENEC 25

Glödtrådstest IEC 695-2-1 (°C) 650

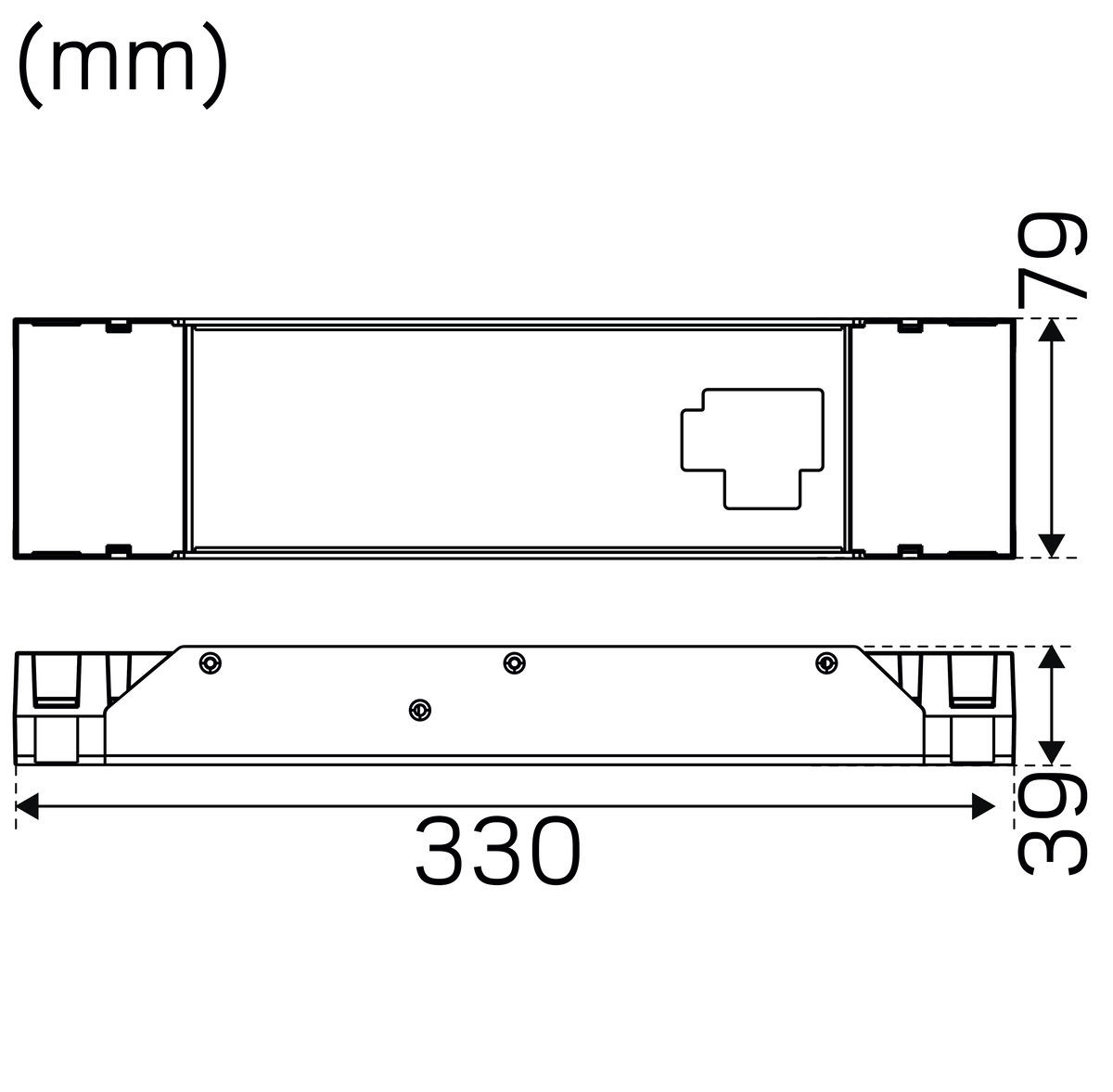

Längd (mm) 330

Bredd (mm) 79

Höjd (mm) 39

Vikt (kg) 1

Håltagning Ø (mm) 88
