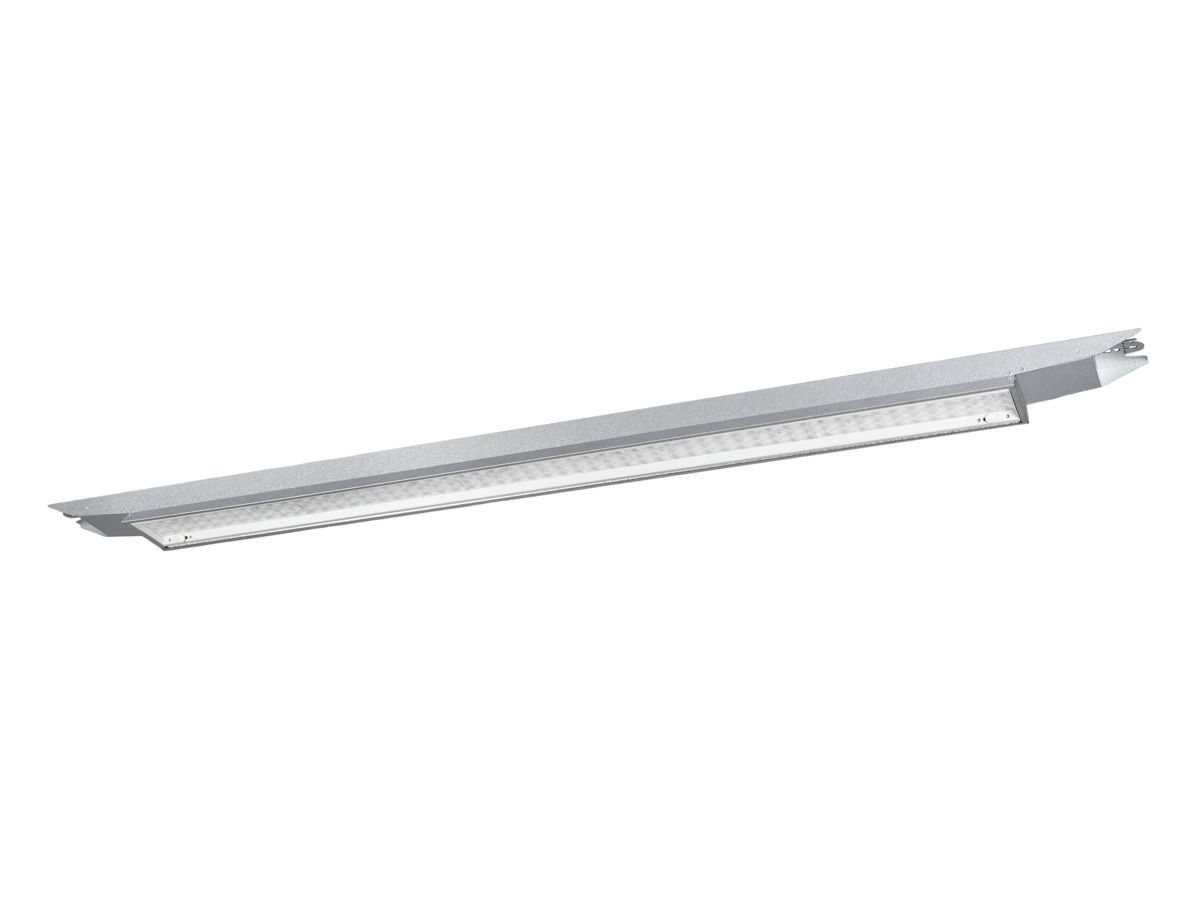

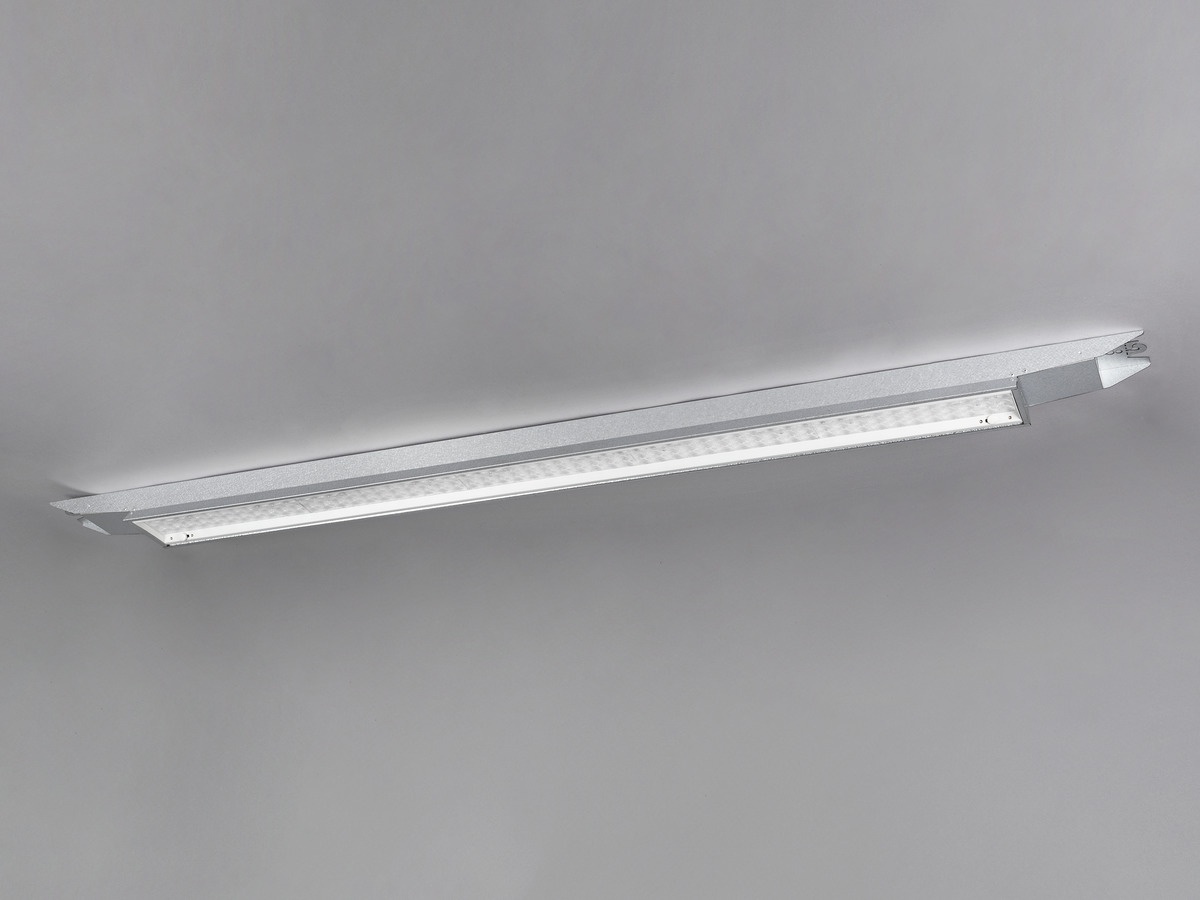

Indline Sport IP23 Indline Sport IP23 XL Asym 840

Asennus ja kytkentä tehdään päädyissä avaamatta valaisinta
Olemassa olevan johdotuksen käyttö, läpijohdotus vakiona
Vaihdettava LED-moduuli ja liitäntälaite – turvallinen ja vastuullinen
Täyttää VDE 0710-13 mukaisen pallotestin suojaritilällä, suojaritilä tarvikkeena
Useita asennustapoja: valaisinkisko, suoraan kattoon, seinälle tai vaijerilla, säädettävä katto- ja seinäkiinnike tarvikkeena (L, XL)

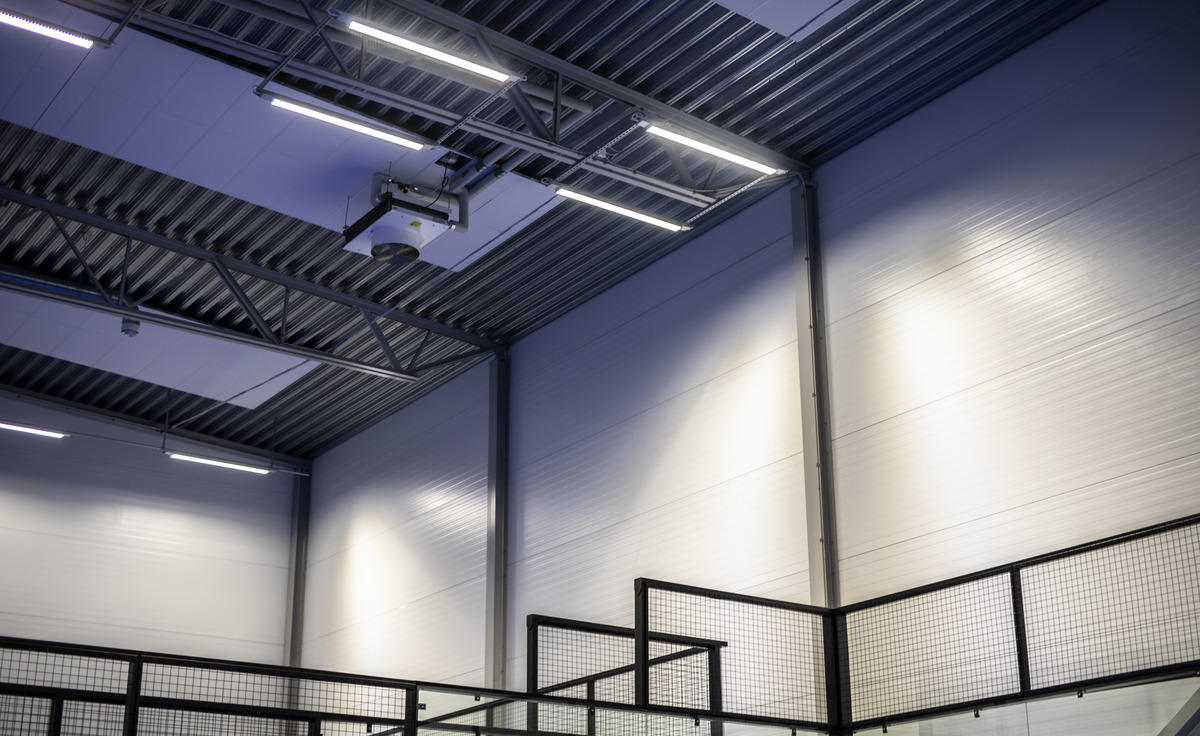

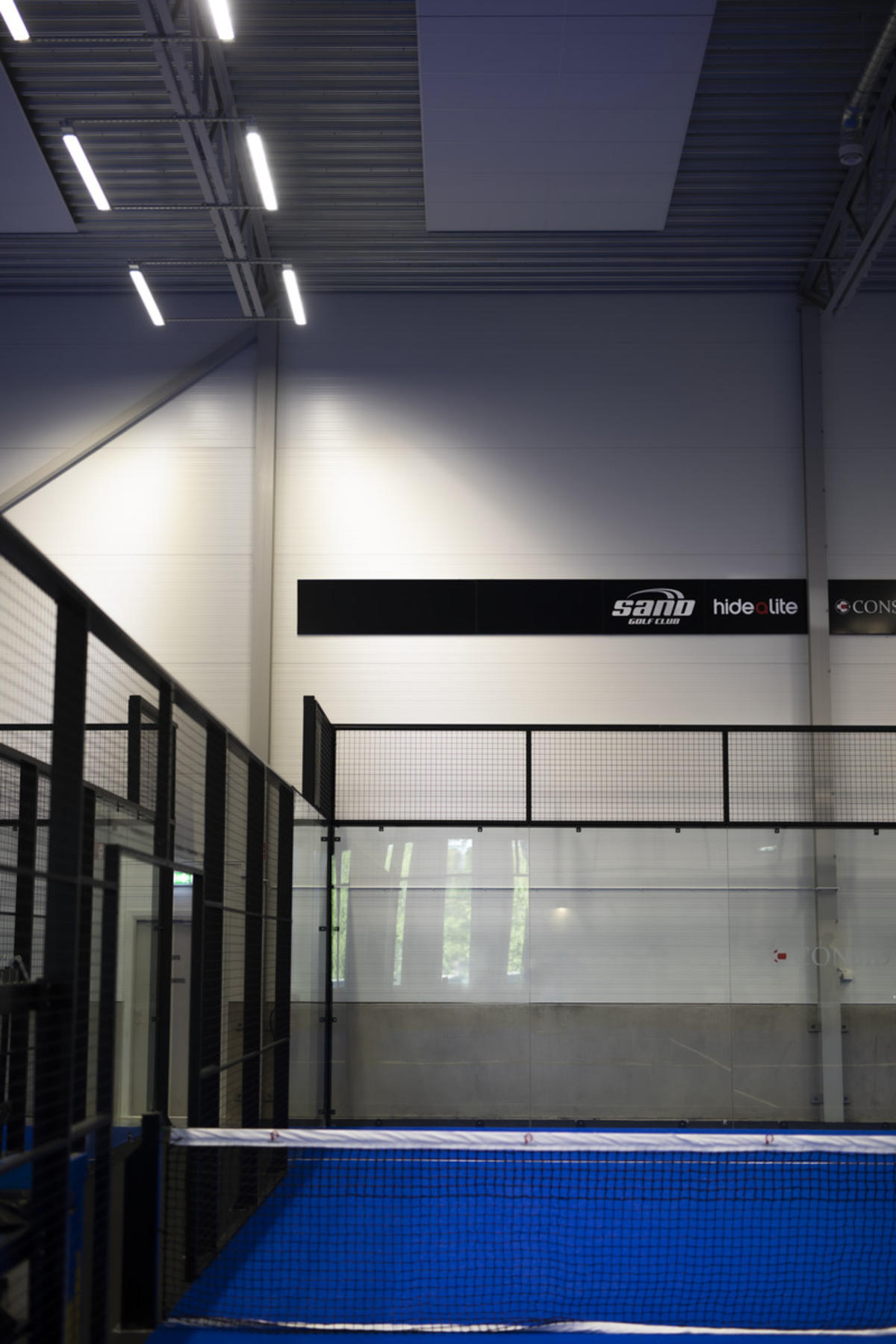

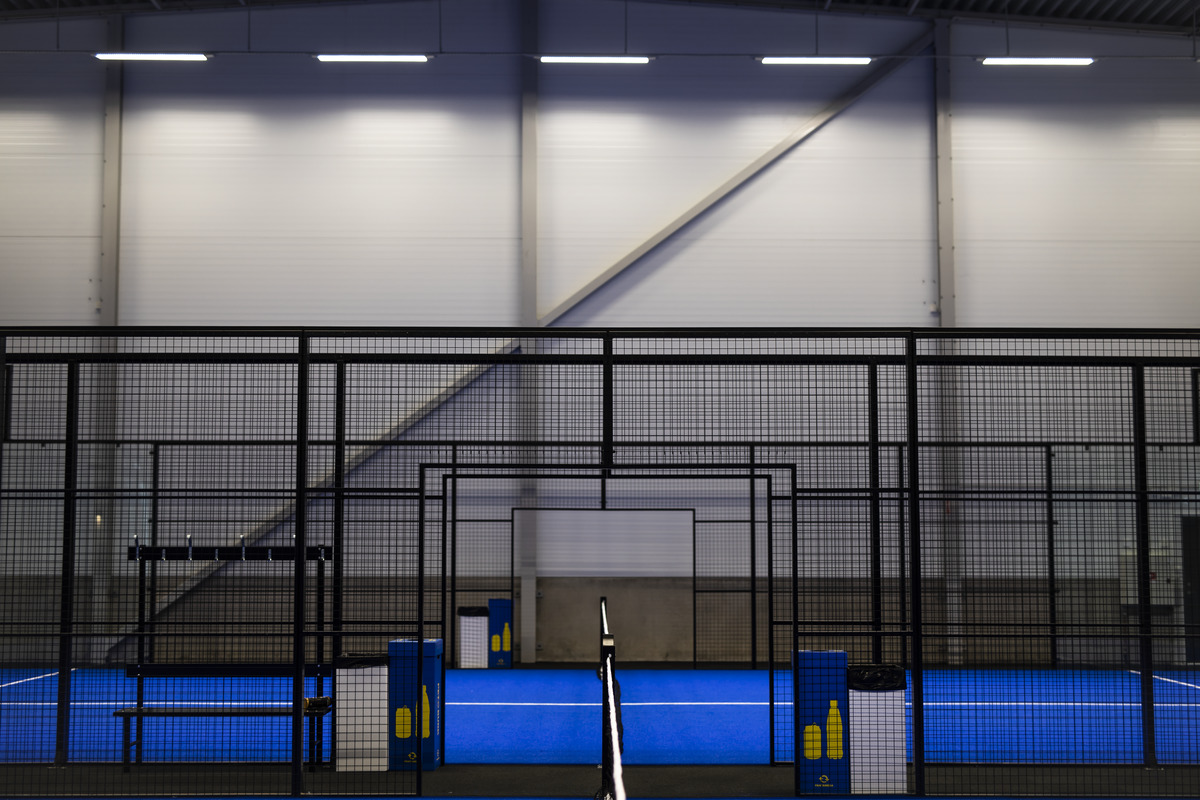

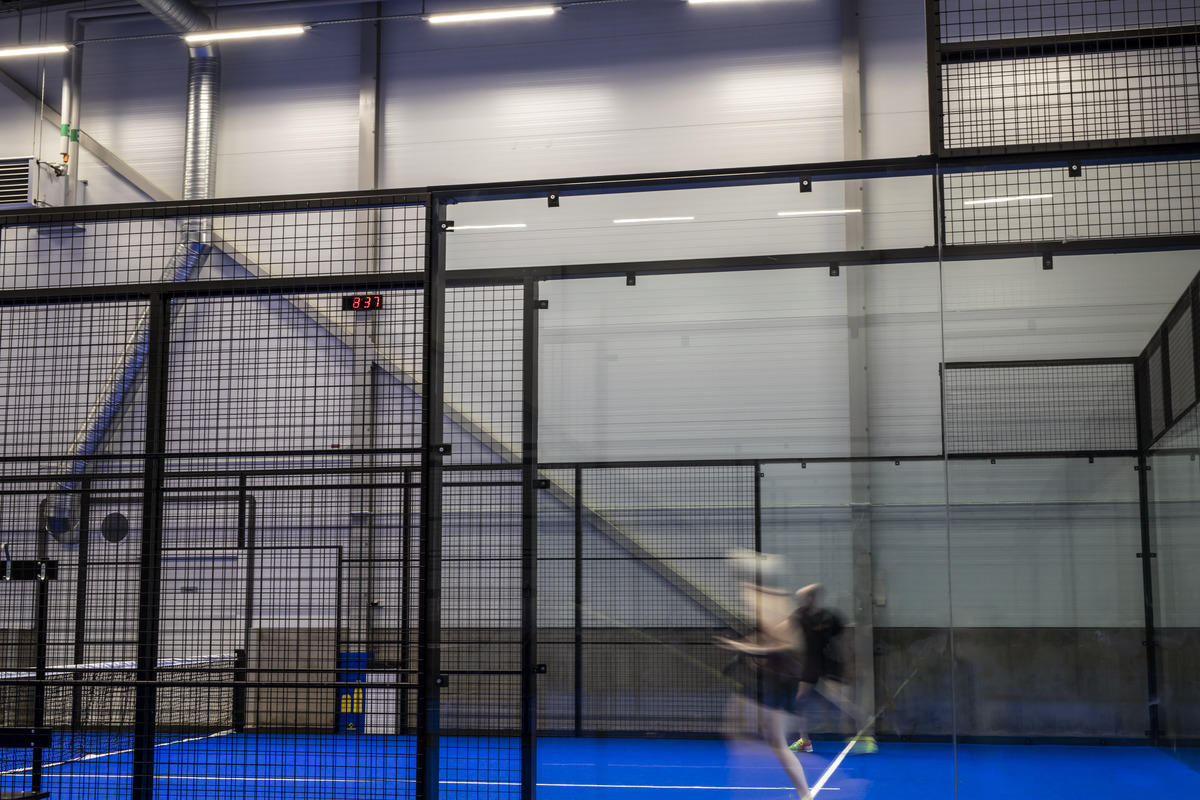

Liikuntatilojen valaisin epäsymmetrisellä valokuviolla, ihanteellinen esim. padelhalleihin. Pikaliitin molemmilla puolilla asennukseen ilman valaisimen avausta. Ohjaus On/Off tai DALI/Push. On/Off-toimintoa voidaan säätää pienempää valomäärää ja tehoa varten DIP-kytkimillä DALIn avulla on mahdollista ohjata valaisimia yksitellen. Useita asennustapoja: valaisinkisko, suoraan kattoon, seinään tai vaijeriin. Lisävarusteena toimitettavalla suojaritilällä valaisin täyttää pallotestin VDE 0710-13 mukaisesti, tilattavissa erikseen. Säädettävä katto- ja seinäkiinnike tarvikkeena.

SNRO	Mallinimi	Valomäärä (lm)	Ohjaus
4318330	Indline Sport IP23 XL Asym 840	17200	DIP-Switch Power, OnOff
4318334	Indline Sport IP23 XL Asym 840 DALI	17300	Push 230V, DALI 2
4318322	Indline Sport IP23 L Asym 840	10300	DIP-Switch Power, OnOff
4318326	Indline Sport IP23 L Asym 840 DALI	10500	Push 230V, DALI 2
4318360	Indline Sport IP23 XXL Asym 840	25400	OnOff, DIP-Switch Power
4318361	Indline Sport IP23 XXL Asym 840 DALI	25400	Push 230V, DALI 2

Tuotekuvaus: SNRO 4318330

Mallinimi Indline Sport IP23 XL Asym 840

Takuu 5 vuotta
Valaisutiedot: Valomäärä (lm) 17200

Valonlähde LED

Valonlähde mukana Kyllä

Vaihdettavuus Replaceable LED by professional, Replaceable Control gear by professional

Valon väri Valkoinen

Värilämpötila (K) 4000

Värintoisto (Ra) >80

Sallittu väripoikkeama (SDCM) 3

Valovoima (cd) 12400

Hajontakulma (°) 65

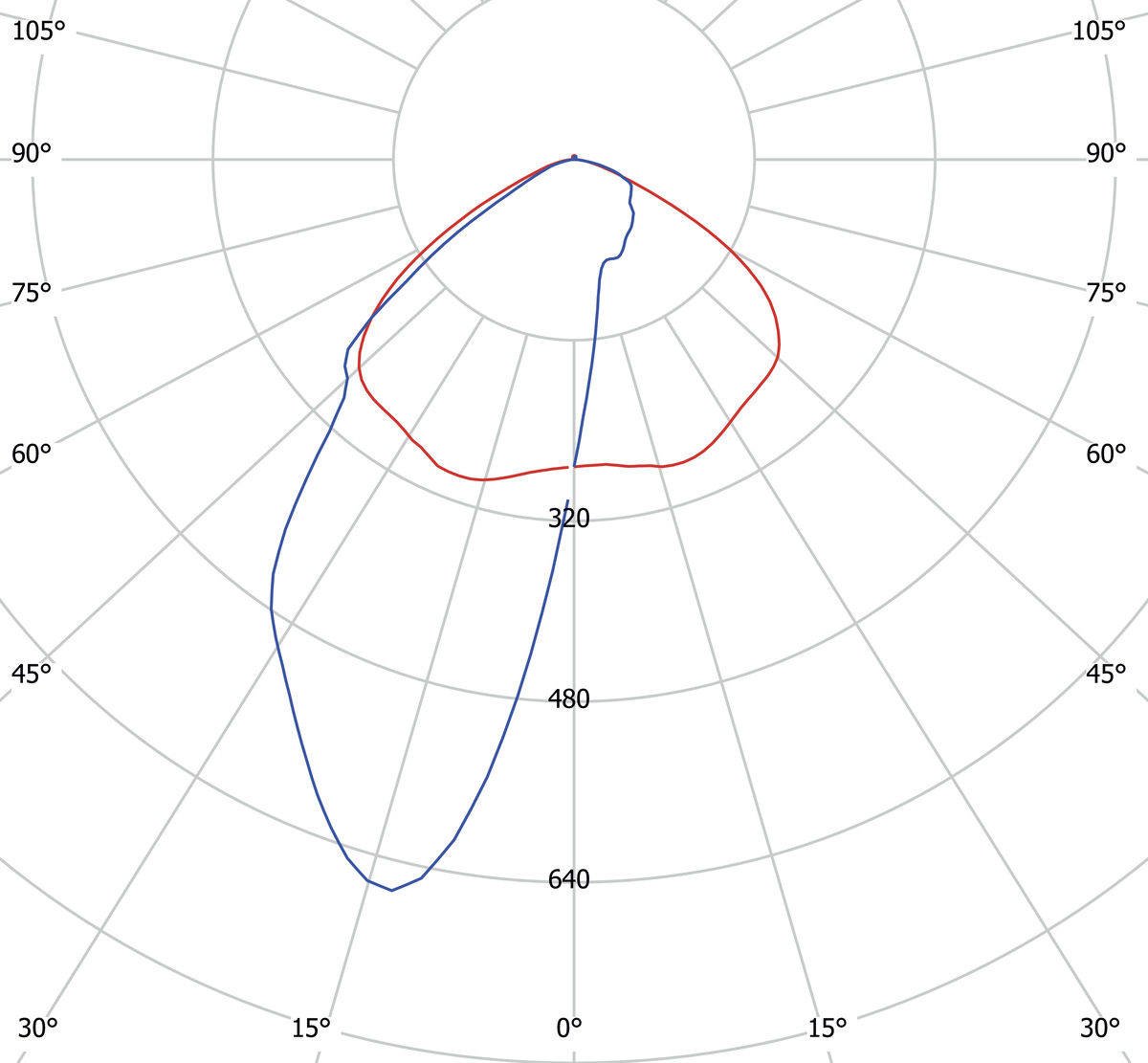

Valon hajonta Epäsymmetrinen

Valonjakauma Keskilevea valonjako

Valolähteiden määrä (kpl) 1

LEDien määrä (kpl) 165

Käyttöikä L80 100 000h Ta 25°C

Nimellinen käyttöikä (h) 100000

Valovirran alenema 50 000h L92

Valovirran alenema 100 000h L80

LLMF @ 50 000h 0,92

LLMF @ 100 000h 0,8

Käyttöikä liitäntälaite 100 000h/10%
Tekniset tiedot: Suunnattava Ei

Jännite (tyyp.) AC

Jänniteväli (V) 220...240

Nimellisjännite (V) 230

Verkkotaajuus (Hz) 50, 60

Kokonaisteho (W) 110

Järjestelmän teho (W) 110

Valaisimen tehokkuus (lm/W) 156

Järjestelmän tehokkuus lm/W 156

Tulevan valonlähteen energiatehokkuusluokka (EU) 2019/2015 C
Käyttö ja kytkentä: Himmennettävä Ei

Ohjaus DIP-Switch Power, OnOff

Liitäntälaite mukana Kyllä

Liitäntälaitteen malli Vakiovirta

Driver-tyyppi Sisäänrakennettu

Liitäntälaite Valmistaja TCI

Liitäntä (tyyppi) Pikaliitin

Liitäntä (mm2) 5x0,5-2,5

Edelleenkytkentä Kyllä

Vedonpoisto Kyllä

Tehokerroin λ 0,95

Hyötysuhde (%) 94

THD (%) 10

Vakiovirta (mA) 325, 400, 500, 600, 700

Käyttölämpötila-alue Ta (°C) -25…+50

Maks. Tc (°C) 85

Sulake B10 (kpl) 18

Sulake B16 (kpl) 29

Sulake C10 (kpl) 18

Sulake C16 (kpl) 29
Väri ja materiaali: Materiaali Metalli, Pelti, PMMA

Väri Alusinkkiä

Valaisinrenkaan väri Valkoinen

Valaisinrenkaan värikoodi (RAL) 9016

Halogeenivapaata Kyllä
Mitat ja asennus: Käyttöympäristö Sisätilat / kosteat tilat

IP-luokka 23

Kotelointiluokka I

Asennus Pinta-asennus, Valaisin kiinnitettynä vaakavaijeriin

Kiinnitys Ruuvikiinnitys, Koukku

Hyväksyntämerkintä CE, a Hide-a-lite Choice

Hehkulankatesti IEC 695-2-1 (°C) 650

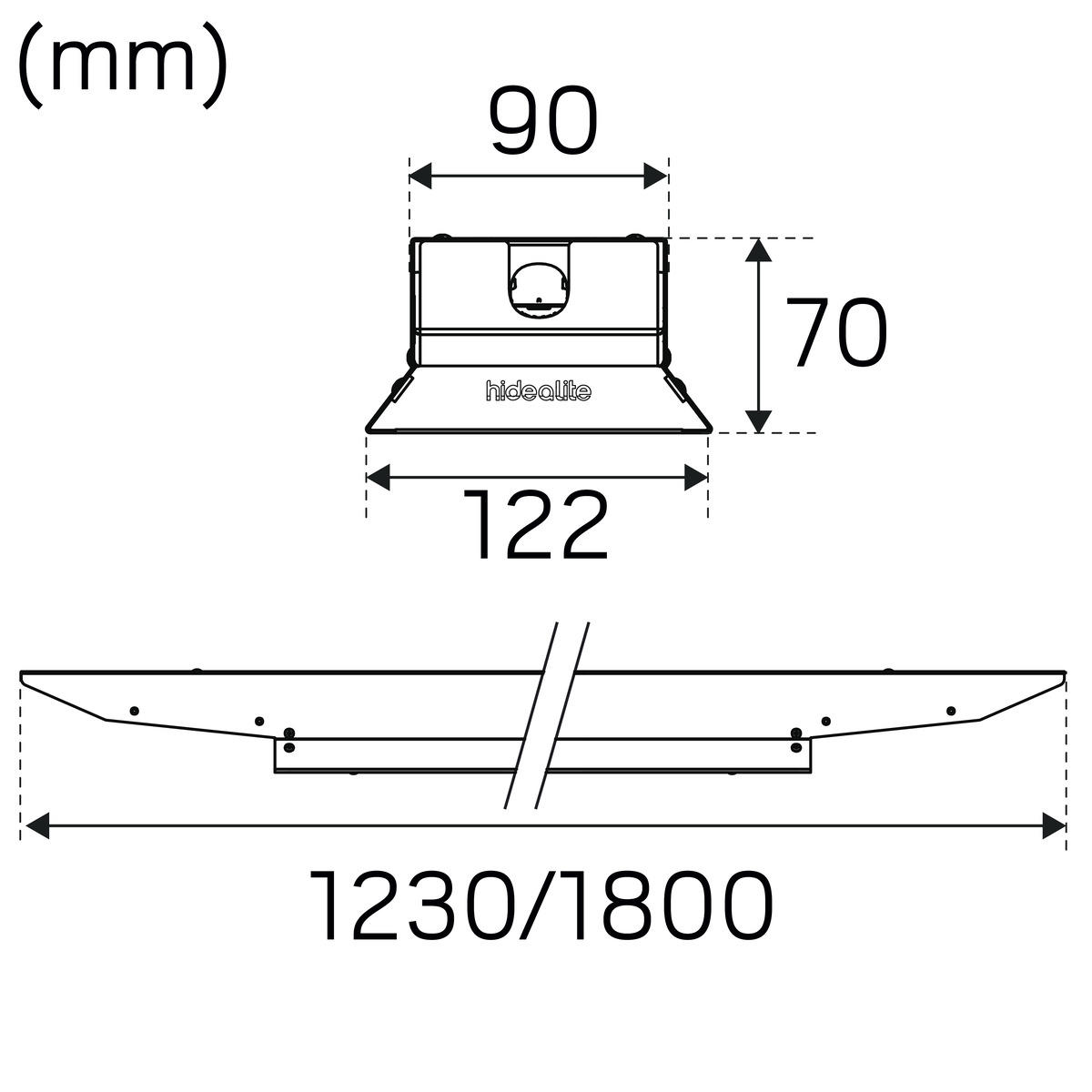

Pituus (mm) 1800

Leveys (mm) 122

Korkeus (mm) 70

Paino (kg) 4,9

Indline Sport Grid IP23

Liikuntatilojen valaisin erilaisilla valokeiloilla, tai epäsymmetrisellä valokuviolla, ihanteellinen esim. padelhalleihin. Pallotestattu VDE 0710-13 mukaisesti, ja toimitetaan esiasennetulla suojaritilällä. Pikaliitin molemmilla puolilla asennukseen ilman valaisimen avausta. Ohjaus On/Off tai DALI/Push. On/Off-toimintoa voidaan säätää pienempää valomäärää ja tehoa varten DIP-kytkimillä DALIn avulla on mahdollista ohjata valaisimia yksitellen. Useita asennustapoja: valaisinkisko, suoraan kattoon, seinään tai vaijeriin. Säädettävä katto- ja seinäkiinnike tarvikkeena

Indline IP23

Teräksestä valmistettu teollisuusvalaisin, jonka korkea tehokkuus täyttää teollisuuden vaatimukset joustavuuden ja pitkän käyttöiän suhteen. Korvaa T5- ja T8-valaisimet. Pienempi sähkönkulutus ja vähemmän huoltoa. Valaisimen molemmille sivuille strategisesti sijoitetut pikaliittimet mahdollistavat olemassa olevien johtojen käytön (ei koske Indline M). Harkittu rakenne mahdollistaa sekä LEDin että ohjaimen vaihdon. Valaistuksen DALI/Push- tai On/Off-ohjaus. On/Off-mallissa valomäärä ja teho säädettävissä pienemmäksi Power-DIP-kytkimillä. Valaisin sopii asennettavaksi valaisinkiskoon, ja siinä on avaimenreikä kattoasennusta varten. Integroitu vaijerikoukku ja koukkulukko mahdollistaa helpon naru/vaijeriripustuksen.

Liteline IP65 1200

Erittäin tehokas loisteputkien tilalla. Liukuvat yleiskiinnikkeet ja erillinen kytkentätila päädyissä. Pikaliittimet 5x2,5mm2 läpijohdotusta varten vakiona, holkkitiivisteet M20 ja läpiviennit jokaisessa päädyssä asennuksen helpottamiseksi. Mukautettu asennettavaksi valaisinkiskoon, avaimenreikä kattoasennusta varten ja integroitu vaijeriripustus koukulla ja koukkulukolla. D-merkitty, IP65- ja IK09-luokiteltu asennettaviksi vaativiin ympäristöihin ja tiloihin, joissa on suurentunut palovaara (On/Off ja S). Säädettävä valomäärä Power-DIP-kytkimillä. Sopii esimerkiksi pysäköintitaloihin sekä pölyiseen ja likaiseen teollisuuteen.

Liteline IP65 1500

Erittäin tehokas loisteputkien tilalla. Liukuvat yleiskiinnikkeet ja erillinen kytkentätila päädyissä. Pikaliittimet 5x2,5mm2 läpijohdotusta varten vakiona, holkkitiivisteet M20 ja läpiviennit jokaisessa päädyssä asennuksen helpottamiseksi. Mukautettu asennettavaksi valaisinkiskoon, avaimenreikä kattoasennusta varten ja integroitu vaijeriripustus koukulla ja koukkulukolla. D-merkitty, IP65- ja IK09-luokiteltu asennettaviksi vaativiin ympäristöihin ja tiloihin, joissa on suurentunut palovaara. On/Off ja S-toimintoa voidaan säätää suuremmalle valomäärälle ja teholle Power-DIP-kytkimellä. Sopii esimerkiksi pysäköintitaloihin sekä pölyiseen ja likaiseen teollisuuteen.

Liteline Basic IP44

Teollisuusvalaisin, IP44-perusmalli, joka korvaa T5- ja T8-valaisimet. Pienempi sähkönkulutus ja vähemmän huoltoa. Maalatusta teräslevystä tehty valaisin. Prismamainen kupu iskunkestävää PC:tä huurrekalvolla sekä kätevät taittuvat päädyt. Pikaliitin ketjutusta varten, läpivienti molemmissa päädyissä sekä kaksi keskellä, toinen keskitetty, piilotettua johdotusta varten. Sopii erinomaisesti tiloihin, jossa halutaan helppoa ja toimivaa ratkaisua – varasto, kellari, pesutupa tai yksinkertaiset teolliset tilat. Sisäänrakennettu ohjain, DIP-kytkimillä säädettävä valon määrä.

Indline Sport IP23

Indline Sport IP23 XL Asym 840

Tarvikkeet

Suojaverkko Indline IP23 L

Suojaverkko Indline IP23 XL

Kulmakiinnike säädettävä 2kpl

Kiinnike Canalis KBA 2kpl

Kiinnike Canalis KBB 2kpl

Seinäkiinnike Liteline 90°

Suojaverkko Indline IP23 XXL
