Indline Sport IP23 Indline Sport IP23 XXL Asym 840 DALI

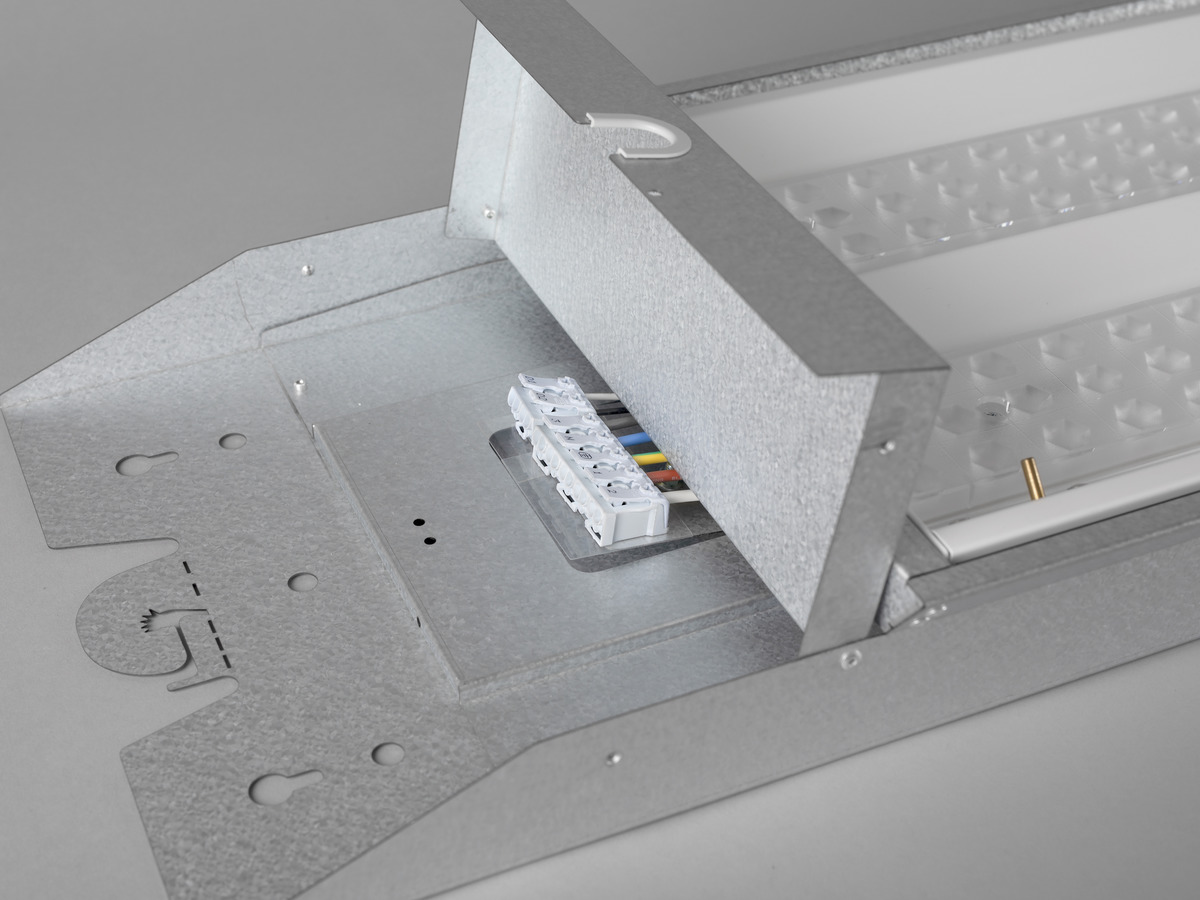

Asennus ja kytkentä tehdään päädyissä avaamatta valaisinta
Olemassa olevan johdotuksen käyttö, läpijohdotus vakiona

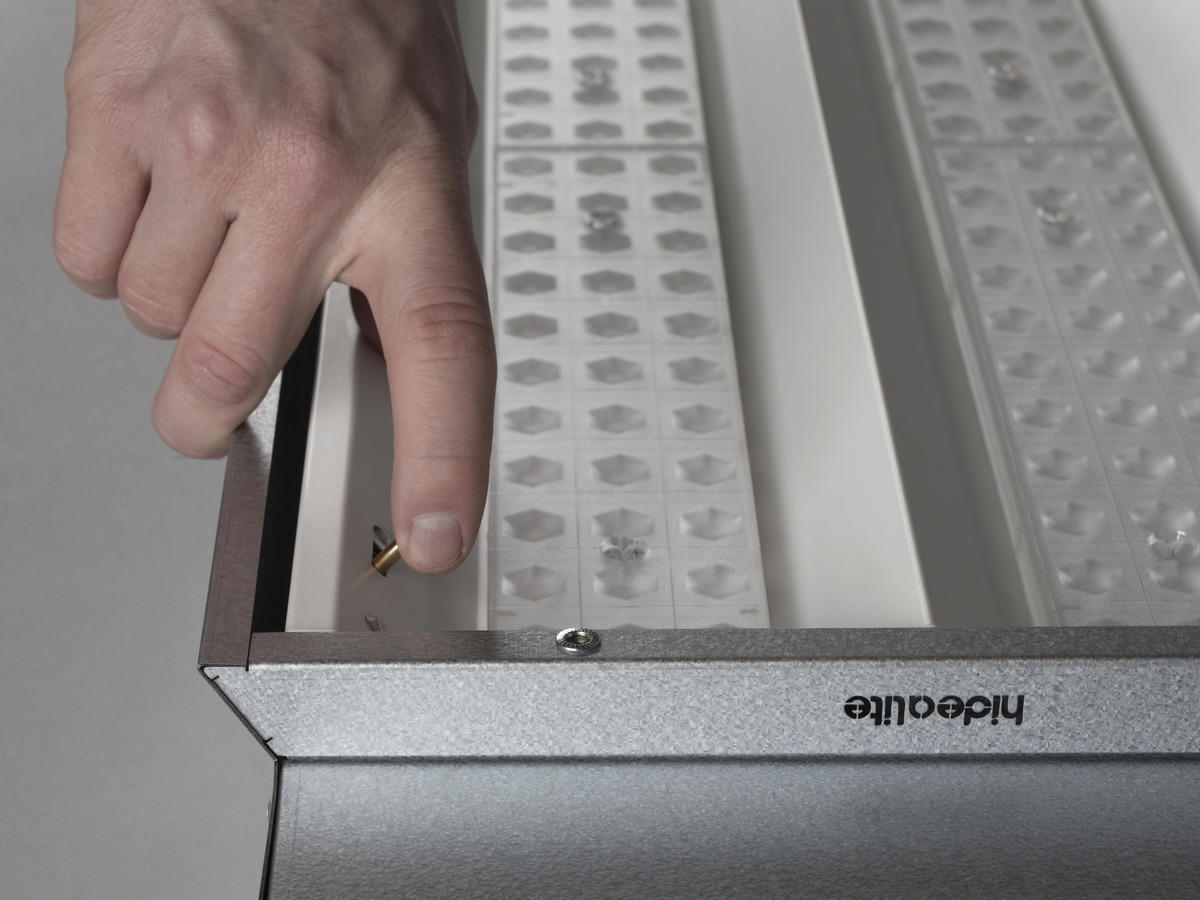

Vaihdettava LED-moduuli ja liitäntälaite – turvallinen ja vastuullinen
Täyttää VDE 0710-13 mukaisen pallotestin suojaritilällä, suojaritilä tarvikkeena
Useita asennustapoja: valaisinkisko, suoraan kattoon, seinälle tai vaijerilla, säädettävä katto- ja seinäkiinnike tarvikkeena (L, XL)

Liikuntatilojen valaisin epäsymmetrisellä valokuviolla, ihanteellinen esim. padelhalleihin. Pikaliitin molemmilla puolilla asennukseen ilman valaisimen avausta. Ohjaus On/Off tai DALI/Push. On/Off-toimintoa voidaan säätää pienempää valomäärää ja tehoa varten DIP-kytkimillä DALIn avulla on mahdollista ohjata valaisimia yksitellen. Useita asennustapoja: valaisinkisko, suoraan kattoon, seinään tai vaijeriin. Lisävarusteena toimitettavalla suojaritilällä valaisin täyttää pallotestin VDE 0710-13 mukaisesti, tilattavissa erikseen. Säädettävä katto- ja seinäkiinnike tarvikkeena.

SNRO	Mallinimi	Valomäärä (lm)	Ohjaus
4318361	Indline Sport IP23 XXL Asym 840 DALI	25400	Push 230V, DALI 2
4318334	Indline Sport IP23 XL Asym 840 DALI	17300	Push 230V, DALI 2
4318322	Indline Sport IP23 L Asym 840	10300	DIP-Switch Power, OnOff
4318326	Indline Sport IP23 L Asym 840 DALI	10500	Push 230V, DALI 2
4318330	Indline Sport IP23 XL Asym 840	17200	DIP-Switch Power, OnOff
4318360	Indline Sport IP23 XXL Asym 840	25400	OnOff, DIP-Switch Power

Tuotekuvaus: SNRO 4318361

Mallinimi Indline Sport IP23 XXL Asym 840 DALI

Takuu 5 vuotta
Valaisutiedot: Valomäärä (lm) 25400

Valonlähde LED

Valonlähde mukana Kyllä

Vaihdettavuus Replaceable LED by professional, Replaceable Control gear by professional

Valon väri Valkoinen

Värilämpötila (K) 4000

Värintoisto (Ra) >80

Sallittu väripoikkeama (SDCM) 3

Valovoima (cd) 16600

Hajontakulma (°) 65

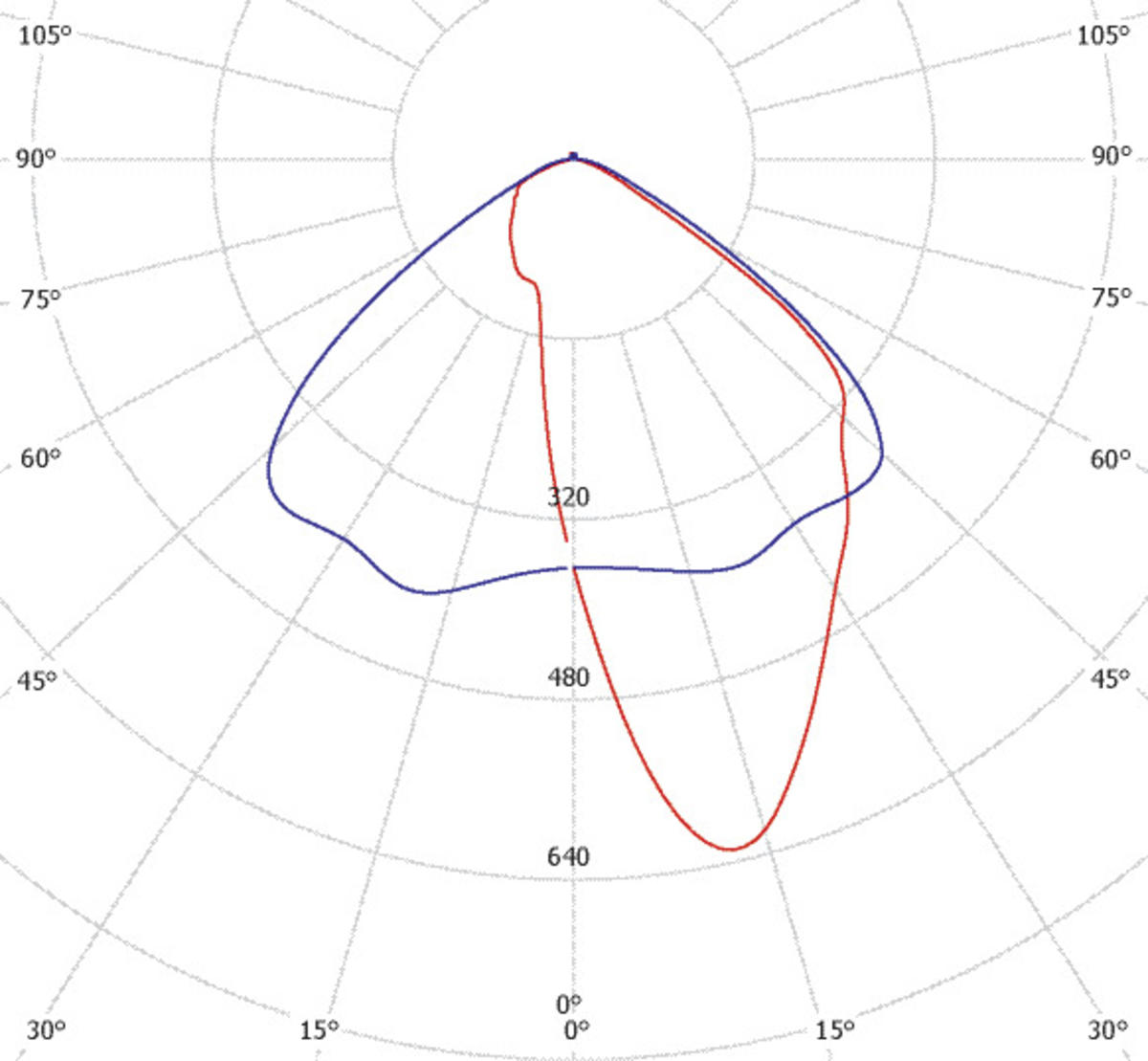

Valon hajonta Epäsymmetrinen

Valonjakauma Keskilevea valonjako

Valolähteiden määrä (kpl) 2

LEDien määrä (kpl) 264

Käyttöikä L80 100 000h Ta 25°C

Nimellinen käyttöikä (h) 100000

Valovirran alenema 50 000h L91

Valovirran alenema 100 000h L82

LLMF @ 50 000h 0,91

LLMF @ 100 000h 0,82

Käyttöikä liitäntälaite 100 000h/10%
Tekniset tiedot: Suunnattava Ei

Jännite (tyyp.) AC

Jänniteväli (V) 220...240

Nimellisjännite (V) 230

Verkkotaajuus (Hz) 50, 60

LEDin teho (W) 145,4

Kokonaisteho (W) 150

Järjestelmän teho (W) 150

Valaisimen tehokkuus (lm/W) 169

Järjestelmän tehokkuus lm/W 169

Tulevan valonlähteen energiatehokkuusluokka (EU) 2019/2015 C
Käyttö ja kytkentä: Himmennettävä Kyllä

Ohjaus Push 230V, DALI 2

Liitäntälaite mukana Kyllä

Liitäntälaitteen malli Vakiovirta

Driver-tyyppi Sisäänrakennettu

Liitäntälaite Valmistaja TCI

Liitäntä (tyyppi) Pikaliitin

Edelleenkytkentä Kyllä

Vedonpoisto Kyllä

Tehokerroin λ 0,9

Hyötysuhde (%) 95

Tehonhäviö (W) 16

Vuotovirta (mA) 0,5

THD (%) 20

Valmiustilan teho 0,5

Vakiovirta (mA) 575

Käyttölämpötila-alue Ta (°C) -25…+50

Maks. Tc (°C) 85

Himmennys toisiopuolella AM

Sopii satunnaiseen kytkentään Kyllä

Muistitoiminto sähkökatkon yhteydessä Kyllä

Käynnistysvirta (max/aika) 5,1A 760µs

Ylijännitesuojaus DM (kV) 2

Ylijännitesuojaus CM (kV) 2

Sulake B10 (kpl) 10

Sulake B16 (kpl) 16

Sulake C10 (kpl) 16

Sulake C16 (kpl) 27
Väri ja materiaali: Materiaali Metalli, Pelti, PMMA

Väri Alusinkkiä

Valaisinrenkaan väri Valkoinen

Valaisinrenkaan värikoodi (RAL) 9016

Halogeenivapaata Kyllä
Mitat ja asennus: Käyttöympäristö Sisätilat / kosteat tilat

IP-luokka 23

Kotelointiluokka I

Asennus Pinta-asennus, Valaisin kiinnitettynä vaakavaijeriin

Kiinnitys Ruuvikiinnitys, Koukku

Hyväksyntämerkintä CE, a Hide-a-lite Choice

Hehkulankatesti IEC 695-2-1 (°C) 650

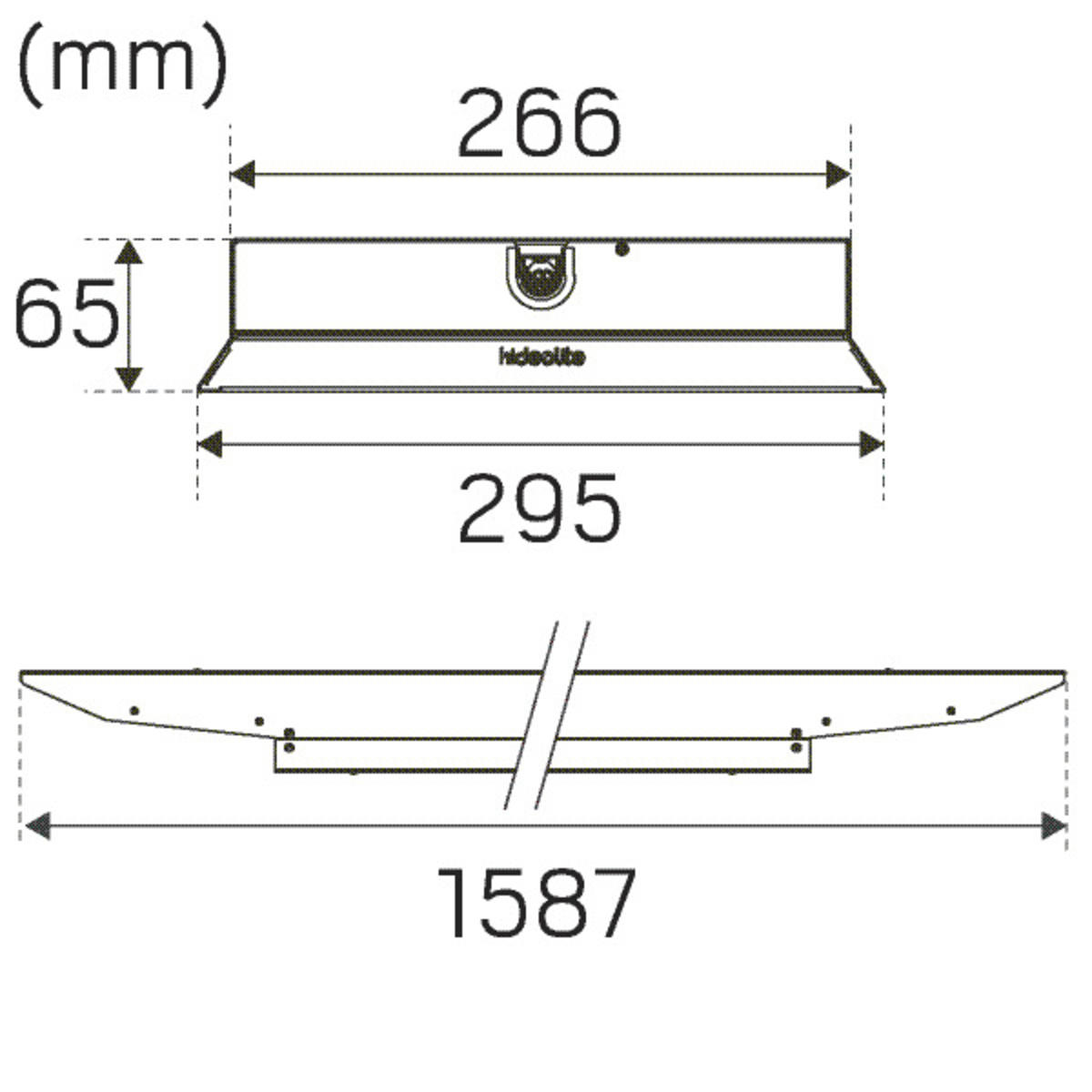

Pituus (mm) 1587

Leveys (mm) 295

Korkeus (mm) 65

Paino (kg) 8,74

Varaosat

Jos tarvitset varaosia, ota yhteyttä asiakaspalveluumme

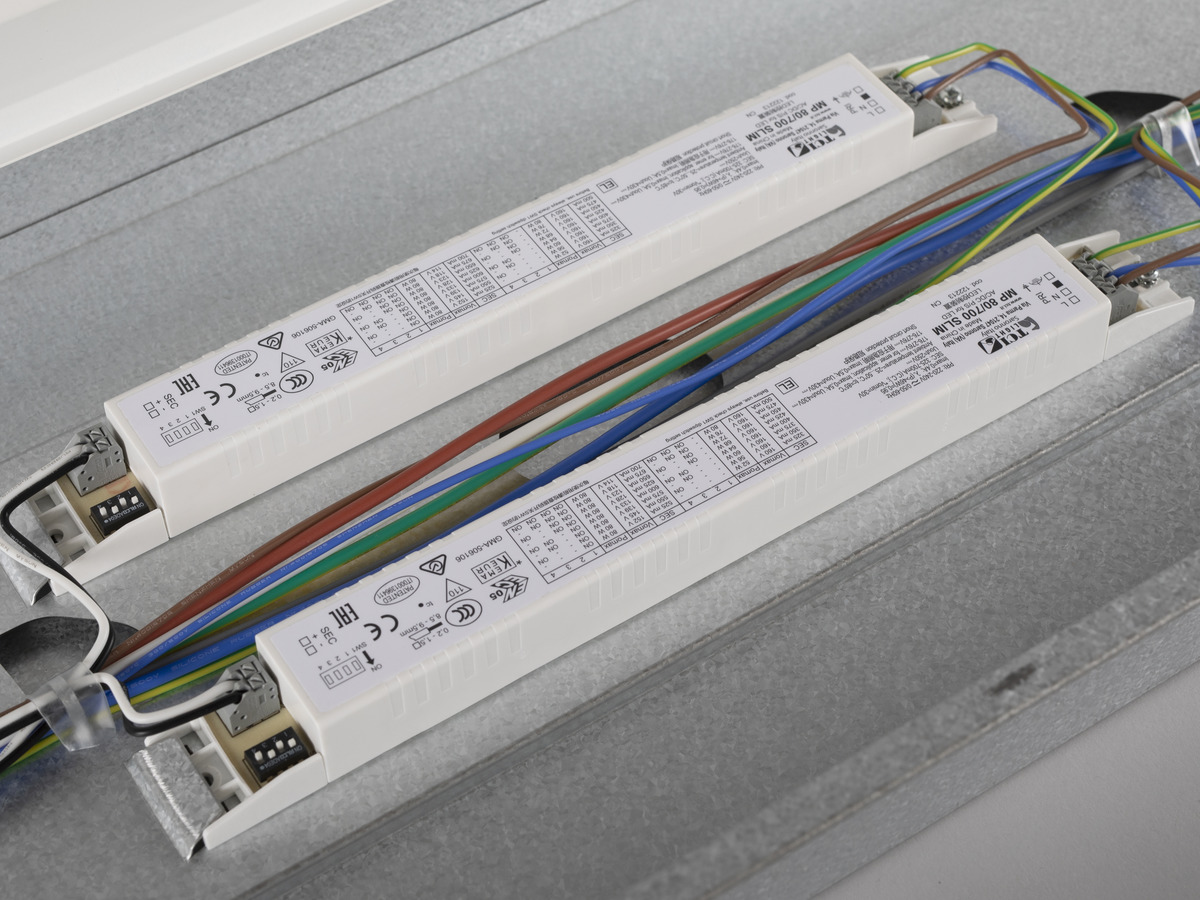

Liitäntälaitteet Indline XXL DALI X271
LED-moduuli Indline XXL 4000K X269
